Чистий синусоїдальний інвертор – короткий огляд
Чистий синусоїдальний інвертор перетворює постійний струм від акумуляторів або сонячних панелей у змінний струм із формою сигналу, ідентичною до електроенергії комунальної мережі. Оскільки він виробляє чисту та стабільну електроенергію, чисті синусоїдальні інвертори ідеально підходять для чутливої електроніки, приладів із двигунами та сонячних енергосистем.
Ключові переваги чистих синусоїдальних інверторів включають:
• Стабільне живлення для всіх електронних пристроїв
• Нижчий рівень електричного шуму та нагрівання
• Краща ефективність і продуктивність акумулятора
• Ідеально підходить для сонячних енергосистем та резервного живлення

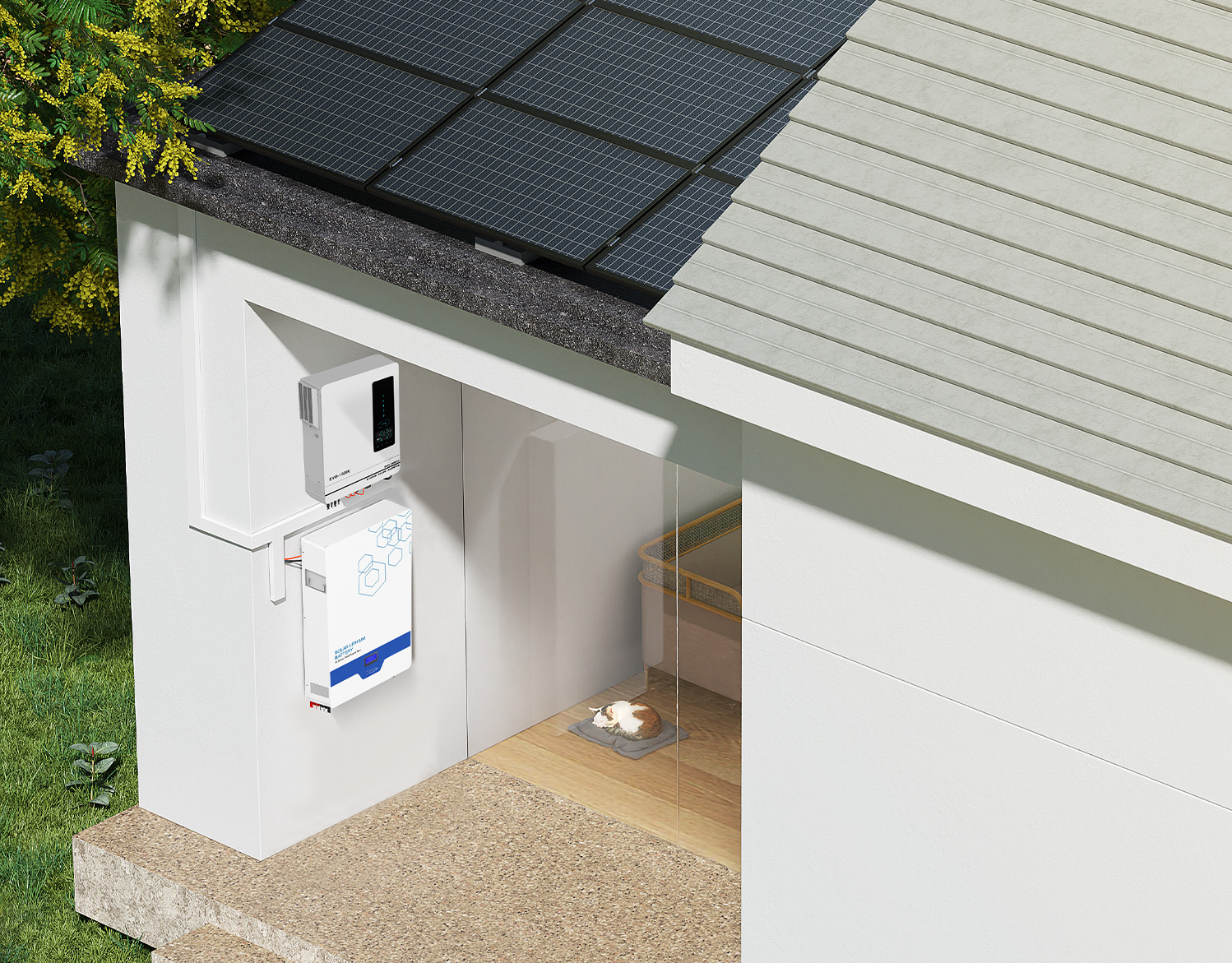

Чисті синусоїдальні інвертори широко використовуються в автономних сонячних системах, автобудинках, рішеннях для резервного живлення та медичному або телекомунікаційному обладнанні.
У цьому посібнику ми розглянемо все, що вам потрібно знати про чисті синусоїдальні інвертори — що вони собою являють, як працюють, ключові відмінності між модифікованими та чистими синусоїдальними інверторами, а також чому чистий синусоїдальний інвертор є необхідним для надійних домашніх сонячних систем та автономних енергосистем. Продовжуйте читати, щоб зрозуміти, як вибір правильного інвертора може підвищити енергоефективність і захистити вашу електроніку.
Чистий синусоїдальний інвертор — це вдосконалений пристрій перетворення енергії, який трансформує постійний струм (DC) від таких джерел, як акумулятори або сонячні панелі, у змінний струм (AC), який є типом електроенергії, що зазвичай постачається комунальними компаніями. Ключова особливість чистого синусоїдального інвертора полягає в його здатності створювати плавну, стабільну та високоякісну форму змінного струму, яка точно імітує форму синусоїди комунальної електроенергії.
Основна функція інвертора з чистою синусоїдою полягає в перетворенні постійного струму (DC) з таких джерел, як акумулятори, сонячні панелі або інші джерела постійного струму, у змінний струм (AC), який є стандартною формою електроенергії, що використовується більшістю побутових приладів та електронних пристроїв.
Інвертор генерує плавну та стабільну синусоїду, яка точно відтворює форму хвилі змінного струму, що постачається комунальними мережами. Така високоякісна вихідна напруга має вирішальне значення для належної роботи чутливої електроніки. Завдяки генерації чистої синусоїди інвертор мінімізує гармонійні спотворення, які можуть спричиняти електричні шуми та перешкоди в підключених пристроях.
Інвертор забезпечує стабільність вихідної напруги в межах заданого діапазону, що гарантує постійне живлення підключених пристроїв. Ця функція допомагає захистити чутливу електроніку від коливань напруги, які можуть спричинити пошкодження.
Інвертор підтримує стабільну вихідну частоту (зазвичай 50 Гц або 60 Гц, залежно від регіону), що є важливим для належної роботи багатьох електронних пристроїв та побутових приладів.
Інвертори Anern з чистою синусоїдою оснащені вбудованими механізмами захисту, які запобігають пошкодженню від перевантажень, коротких замикань та інших електричних несправностей. Ці функції допомагають забезпечити безпеку та довговічність як інвертора, так і підключених пристроїв.
Ось покрокові процеси, які описують, як працює інвертор чистої синусоїди:
Вхід постійного струму: Інвертор чистої синусоїди підключається до джерела постійного струму, наприклад, акумулятора або блоку живлення постійного струму.
Широтно-імпульсна модуляція (ШІМ): Постійний струм перетворюється на високочастотний сигнал змінного струму за допомогою широтно-імпульсної модуляції (ШІМ). У цьому процесі живлення постійного струму швидко вмикається та вимикається на високій частоті, зазвичай десятки тисяч разів на секунду, створюючи сигнал змінного струму прямокутної форми.
Етап фільтрації: Потім сигнал змінного струму прямокутної форми проходить через етап фільтрації, який згладжує сигнал і видаляє високочастотні компоненти, що забезпечує ближче наближення до синусоїди.
Регулювання напруги: Відфільтрований сигнал змінного струму потім подається на етап регулювання напруги, де вихідна напруга регулюється відповідно до бажаної вихідної напруги змінного струму, зазвичай 120 В або 230 В, залежно від регіону та застосування.
Генерація синусоїди: Відрегульований сигнал змінного струму потім обробляється на етапі генерації синусоїди, який використовує складні алгоритми та методи для перетворення прямокутної хвилі або модифікованої синусоїди в чисту синусоїду. Цей процес передбачає формування сигналу для відтворення плавної кривої природної синусоїди.
Вихідний каскад: Нарешті, вихід чистої синусоїди підсилюється до необхідного рівня потужності та подається на виходи змінного струму інвертора, де його можна використовувати для живлення широкого спектру електронних пристроїв та побутової техніки, так само як і електроенергію від комунального підприємства.
Завантажити:
Технічні характеристики трифазного інвертора чистої синусоїди
| Характеристика | Інвертор із модифікованою синусоїдою | Інвертор із чистою синусоїдою |
| Waveform | Створює ступінчасту, наближену синусоїду | Створює плавну, безперервну синусоїду |
| Якість електроенергії | Нижча якість, може спричиняти шум і перешкоди | Висока якість, чиста стабільна електроенергія |
| Сумісність | Підходить для простих пристроїв (світло, вентилятори тощо) | Підходить для всіх пристроїв, включно з чутливою електронікою |
| Ефективність | Зазвичай менш ефективний | Більш ефективний, менші втрати енергії |
| Вартість | Зазвичай дешевше | Зазвичай дорожче |
| Застосування | Базові застосування, нечутлива електроніка | Чутлива електроніка, медичне обладнання, аудіо/відео |
| Гармонічні спотворення | Вищі гармонічні спотворення | Мінімальні гармонічні спотворення |
| Продуктивність пристрою | Може спричиняти нагрівання або шумнішу роботу пристроїв | Пристрої працюють плавно та тихо |
| Регулювання напруги | Менш точне регулювання напруги | Точне регулювання напруги |
| Стабільність частоти | Менш стабільна частота | Стабільна та послідовна частота |
| Вплив на час роботи батареї | Може скоротити час роботи батареї через неефективність | Краще для часу роботи батареї завдяки вищій ефективності |
| Шум і перешкоди | Більша ймовірність виникнення електричного шуму та перешкод | Мінімальний електричний шум і перешкоди |
| Здатність витримувати перенапруги | Зазвичай нижча здатність витримувати перенапруги | Вища здатність витримувати перенапруги |
| Використання у відновлюваній енергетиці | Менш придатний для сонячних і вітрових систем | Ідеальний для сонячних і вітрових систем |
| Загальна надійність | Менш надійний для чутливих застосунків | Високонадійний для всіх застосунків |
Ключова практична різниця між інверторами з модифікованою та чистою синусоїдою полягає в якості форми сигналу та її впливі на ефективність, шум і сумісність пристроїв. Якщо вам потрібне глибше технічне пояснення того, як форма сигналу впливає на двигуни, трансформатори та аудіообладнання, ця технічна стаття про гармонійні спотворення в змінному струмі стане корисною довідкою.
При виборі належного інвертора чистої синусоїди, який відповідає вимогам конкретного застосування, необхідно врахувати кілька факторів. Кілька ключових моментів включають:
Ефективність перетворення є ключовим показником для оцінки продуктивності інвертора, що вказує на відсоток енергії, яка ефективно використовується в процесі перетворення постійного струму в змінний. Загалом, чим вища ефективність перетворення, тим менші втрати енергії.

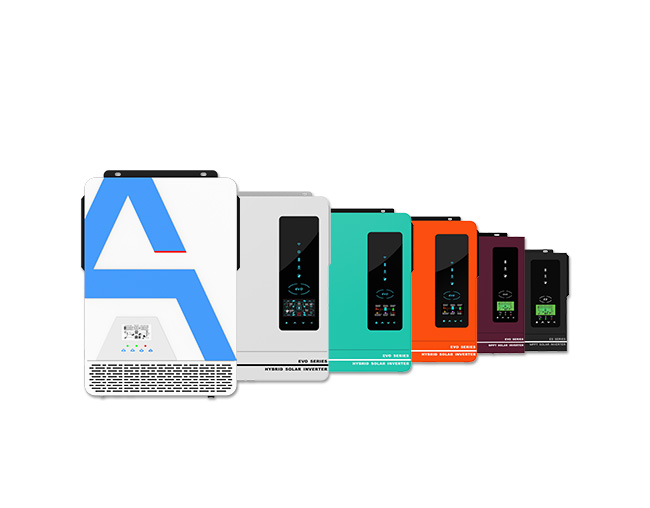

Сучасні високоефективні інвертори, як-от сонячний інвертор серії AN-SCI-EVO від Anern, вирізняються високою ефективністю перетворення. Вибір ефективного інвертора не лише мінімізує споживання енергії, але й зменшує тепловиділення та продовжує термін служби обладнання. Тому, обираючи сонячний інвертор, важливо враховувати його ефективність перетворення, щоб забезпечити оптимальне використання електроенергії.
Потужність інвертора, яка зазвичай вимірюється у ватах, вказує на максимальну потужність, яку він може видавати. Вибір відповідної потужності інвертора є критично важливим для загальної продуктивності. Якщо потужність інвертора занадто низька, він може не задовольнити потреби навантаження, що призведе до перевантаження інвертора або потенційного пошкодження обладнання. І навпаки, надмірно висока потужність інвертора не вплине на продуктивність, але призведе до непотрібних витрат.
Тому важливо вибирати інвертор напруги на основі розрахованої загальної потреби в потужності для вашого будинку або пристрою. Зазвичай додавання запасу в 20–30% гарантує, що інвертор працюватиме безпечно навіть за максимальних навантажень.
Ще одним важливим аспектом є сумісність інвертора. Різні бренди або моделі можуть вимагати певних типів акумуляторів (наприклад, свинцево-кислотних або літієвих акумуляторів) та конкретних характеристик сонячних панелей (таких як потужність і напруга). Забезпечення сумісності інвертора з вашою наявною акумуляторною батареєю та сонячною системою є важливим для підтримки загальної ефективності та стабільності.
Надані виробником технічні характеристики та рекомендації щодо сумісності є цінними під час вибору найкращого інвертора. Ці вказівки допомагають забезпечити, що інвертор безперешкодно підключатиметься до вашої акумуляторної батареї та сонячної системи, що дозволить досягти оптимальної продуктивності.
Ще одним ключовим фактором, який слід враховувати під час вибору інвертора, є напруга. Вихідна напруга інвертора повинна відповідати робочій напрузі пристроїв або побутових приладів, які ви плануєте підключити. Стандарти змінної напруги зазвичай становлять 120 В або 240 В, залежно від вашого регіону та використовуваних приладів.
Переконатися, що вихідна напруга інвертора відповідає вашим пристроям, надзвичайно важливо, щоб запобігти будь-якому пошкодженню або несправності через несумісність напруги.
Іншими важливими факторами, які слід враховувати при виборі інвертора, є вартість і якість. Інвертори бувають різних типів, а ціни коливаються від кількох сотень до кількох тисяч доларів. Хоча дешевші інвертори можуть здаватися привабливими, їхня якість і надійність часто сумнівні. Зазвичай високоякісні інвертори забезпечують кращу ефективність перетворення та більшу довговічність.
Обираючи відповідний сонячний інвертор, важливо дивитися не лише на ціну. Враховуйте репутацію бренду, відгуки клієнтів і гарантійний термін. Високоякісний інвертор може зменшити витрати на обслуговування та частоту замін, що в довгостроковій перспективі підвищує загальну економічну вигоду.
Як ключовий компонент із надзвичайно інтелектуальними характеристиками в усьому ланцюжку фотоелектричної промисловості, інвертор є єдиною фотоелектричною системою, яка має безліч цифрових функцій і безпосередньо підключена до електромережі. Обираючи інвертор чистої синусоїди для вашого проєкту, Anern вирізняється як надійне ім'я.
Заснована у 2009 році, компанія Anern дотримується концепції безперервного самоподолання та спільного зростання. Прагнучи зробити світ кращим за допомогою рішень зеленої енергетики, ефективного освітлення та енергоощадних технологій сонячних інверторів.
Завдяки інноваційним технологіям, сучасному виробничому обладнанню та відмінній команді досліджень і розробок Anern надала високоякісні продукти сонячної енергетики та задовільні послуги понад 10 000 користувачам у всьому світі.
AN-SCI-ES — це багатофункціональний інвертор із чистою синусоїдою, який поєднує функції інвертора, сонячного зарядного пристрою та зарядного пристрою акумулятора, щоб забезпечити безперебійну підтримку живлення в портативному розмірі. Вбудований пилозахисний комплект, придатний для різних суворих умов. Його РК-дисплей забезпечує зручне керування кнопками та налаштовується користувачем за допомогою кнопок. AN-SCI-ES широко використовується для живлення різних електричних приладів у домашніх або офісних умовах.
Посібник користувача гібридного інвертора з чистою синусоїдою
Приклади впровадження:
400 комплектів гібридних сонячних інверторів MPPT для комерційних будівель у Лівані
Відео:
https://www.anern.com/video/an-sci02-plus.html
Модель | AN-SCI-ES-1000 | AN-SCI-ES-1500 |
НОМІНАЛЬНА ПОТУЖНІСТЬ | 1000 Вт/1000 ВА | 1500 Вт/1500 ВА |
Напруга | 230 В AC | |
Діапазон частот | 50 Гц/60 Гц (автоматичне розпізнавання) | |
Регулювання напруги змінного струму | 230 ВAC ±5% | |
Максимальний струм заряду | 20 А | |
Пікова потужність | 2000 ВА | 3000 ВА |
Напруга акумулятора | 12 В постійного струму | 24 В постійного струму |
Максимальний струм заряджання від мережі змінного струму | 40A | |
Максимальна потужність фотоелектричної батареї | 550 Вт | 1080 Вт |
| Розміри, Г*Ш*В (мм) | 286*240*91 | 286*240*91 |
Вага нетто (кг) | 3 | 3.5 |
Чистий синусоїдальний сонячний інвертор:
Вбудований сонячний зарядний пристрій MPPT 40A
Діапазон вхідної напруги PV 20-150 В постійного струму (для 1000 Вт), 30-150 В постійного струму (для 1500 Вт)
РК-дисплей:
Чітко відображає стан навантаження, робочі дані та робочий стан, а також забезпечує зручне керування кнопками, яке може налаштувати користувач.
Кілька видів електронного захисту:
Захист від короткого замикання.
Захист від перенапруги та зниженої напруги, захист від перевантаження.
Автоматичний перезапуск у разі перегріву/короткого замикання.
Здатність до тривалої роботи:
Впровадження конструкції розумного зарядного пристрою з вбудованими передовими мікросхемами та алгоритмами управління живленням для максимального продовження терміну служби батареї.
Чистий синусоїдальний інвертор перетворює постійний струм від акумуляторів або сонячних панелей у змінний струм із гладкою формою хвилі, ідентичною до електроенергії комунальної мережі. Ця чиста енергія сумісна майже з усіма побутовими приладами та електронними пристроями. Інвертори з чистою синусоїдою генерують гладкий змінний струм мережевої якості, тоді як інвертори з модифікованою синусоїдою видають більш нерівномірний вихідний сигнал. Інвертори з чистою синусоїдою мають вирішальне значення для чутливої електроніки, оскільки вони мінімізують шум і продовжують термін служби пристроїв.
Головна відмінність полягає в якості електроенергії. Інвертор із чистою синусоїдою виробляє плавну та стабільну електроенергію, як у мережі, тоді як інвертор із модифікованою синусоїдою створює східчасту форму хвилі, що може спричиняти шум, зниження ефективності або проблеми сумісності з деякими пристроями.
Так. Інвертори з чистою синусоїдою зазвичай використовуються в системах сонячної енергетики, оскільки вони забезпечують стабільну змінну напругу, сумісну з побутовими приладами, такими як мікрохвильові печі та холодильники, а також із чутливими електронними пристроями.
Так. Хоча вони коштують дорожче за інвертори з модифікованою синусоїдою, вони забезпечують кращу сумісність, ефективність та захист для електронних пристроїв.
Більшість сучасних інверторів чистої синусоїди мають ККД від 85% до 95% залежно від моделі та умов роботи.
Якісний інвертор із чистою синусоїдою зазвичай слугує від 8 до 15 років, залежно від умов використання, температури та обслуговування.
Чисті синусоїдальні інвертори генерують плавну змінну напругу якості електромережі, тоді як інвертори з модифікованою синусоїдою створюють більш нерівномірний вихідний сигнал. Чисті синусоїдальні інвертори мають вирішальне значення для чутливої електроніки, оскільки вони мінімізують шум і подовжують термін служби пристроїв.
Чисті синусоїдальні інвертори забезпечують вищу ефективність, покращену сумісність із чутливою електронікою, посилений захист від стрибків напруги та підвищену надійність. Завдяки цим властивостям вони ідеально підходять як для автономних, так і для мережевих сонячних установок.
Необхідний розмір інвертора залежить від загальної потужності приладів, які ви хочете живити. Додайте потужність усіх пристроїв і врахуйте запас безпеки 20–30%, щоб вибрати правильну потужність інвертора.
Так, але переконайтеся, що напруга інвертора відповідає вашій акумуляторній системі. Поширеними комбінаціями є системи на 12 В, 24 В або 48 В. Також слід врахувати сумісність з іншими відновлюваними джерелами енергії, якщо ви плануєте розширення.
Регулярне технічне обслуговування передбачає перевірку з'єднань, очищення вентиляційних отворів від пилу та моніторинг продуктивності. Щорічні професійні огляди допомагають забезпечити довговічність та ефективність.
