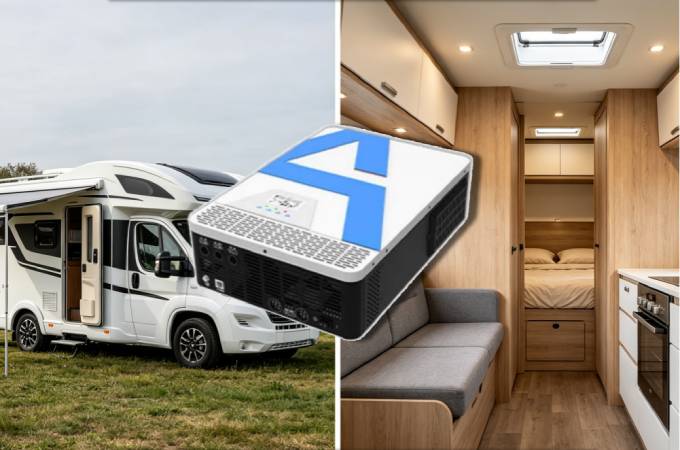

Інвертори напруги для автобудинків: що це таке та як обрати правильний

Вибір правильного інвертора живлення для автобудинку — це рішення щодо закупівлі та проектування системи, яке безпосередньо впливає на задоволеність клієнтів, гарантійні ризики, складність встановлення та довгострокові витрати на обслуговування. З комерційної точки зору, оптимальний вибір інвертора — це той, який відповідає визначеним вимогам до навантаження, чисто інтегрується з електричною архітектурою, відповідає стандартам безпеки та забезпечує передбачувану продуктивність протягом усього життєвого циклу продукту.

Що насправді робить сонячний інвертор для автобудинку

Сонячні панелі та акумулятори забезпечують постійний струм, але більшість побутових приладів автобудинку та настінних розеток потребують змінного струму — такого ж, який ви отримуєте від підключення в кемпінгу. Інвертор є ключовою частиною сонячної системи автобудинку, оскільки він перетворює енергію акумулятора на змінний струм, який автобудинок може фактично використовувати.

Для відділів закупівель інвертор значною мірою визначає, що система живлення автобудинку може надійно живити — від базових розеток до більшого або чутливішого обладнання. Оскільки інвертори відрізняються чистотою та стабільністю вироблюваної електроенергії, а також тим, наскільки добре вони справляються з піковими навантаженнями при запуску та захищають від несправностей, вибір на основі чітких специфікацій допомагає зменшити проблеми сумісності, проблеми зі встановленням та гарантійні претензії. Існує три основні функції.

• Перетворення форми енергії

Перетворює енергію постійного струму, що зберігається в акумуляторі, на змінний струм, необхідний для стандартних побутових приладів. Це найфундаментальніша фізична функція інвертора. Без цього перетворення електрична енергія, що зберігається в акумуляторі, не може бути використана переважною більшістю звичайних електричних пристроїв.

• Підтримка роботи навантаження

Інвертор забезпечує стабільне та придатне до використання живлення для навантажень змінного струму, таких як кондиціонери, індукційні варильні поверхні, холодильники та мікрохвильові печі, включаючи подачу стандартної напруги 220 В та частоти 50 Гц, одночасно задовольняючи потреби в миттєвому піковому струмі під час запуску потужних пристроїв.

• Захист якості електроенергії

Інвертор видає чисту синусоїдальну хвилю для захисту нормальної роботи та терміну служби нижчих електричних пристроїв, оскільки якість форми хвилі безпосередньо впливає на стабільність запуску приладів на основі компресора, безпеку точного електронного обладнання та загальний досвід користувача.

Три аспекти, які слід враховувати при виборі продукту

Тип вихідної форми сигналу

Різниця між інверторами з чистою синусоїдою та модифікованою синусоїдою

Основна відмінність між цими двома типами інверторів полягає у формі змінного струму, який вони виробляють.

Живлення від кемпінгових підключень і більшості генераторів є чистою синусоїдою, тобто воно плавне та стабільне. Багато побутових приладів та електронних пристроїв розраховані на роботу з таким живленням. Інвертор з модифікованою синусоїдою виробляє більш ступінчастий, менш плавний сигнал, який лише наближено відповідає стандартному змінному струму. Для простих пристроїв різниця може бути незначною. Для іншого обладнання це може вплинути на продуктивність і надійність.

Інвертори з модифікованою синусоїдою

Інвертори з модифікованою синусоїдою колись були популярними, оскільки вони були дешевшими та простішими у виготовленні. Зазвичай вони можуть живити базові резистивні навантаження, такі як:

• просте освітлення

• нагрівальні елементи

• базові електроінструменти

Однак вони часто створюють проблеми із сучасною електронікою. Пристрої можуть нагріватися сильніше, шуміти або працювати менш ефективно. Чутливе обладнання, таке як ноутбуки, апарати CPAP та побутові холодильники, може працювати неправильно і з часом зазнавати впливу. Оскільки електричні системи автобудинків стають дедалі більш насиченими електронікою, інвертори з модифікованою синусоїдою стали набагато менш поширеними в новіших сонячних установках.

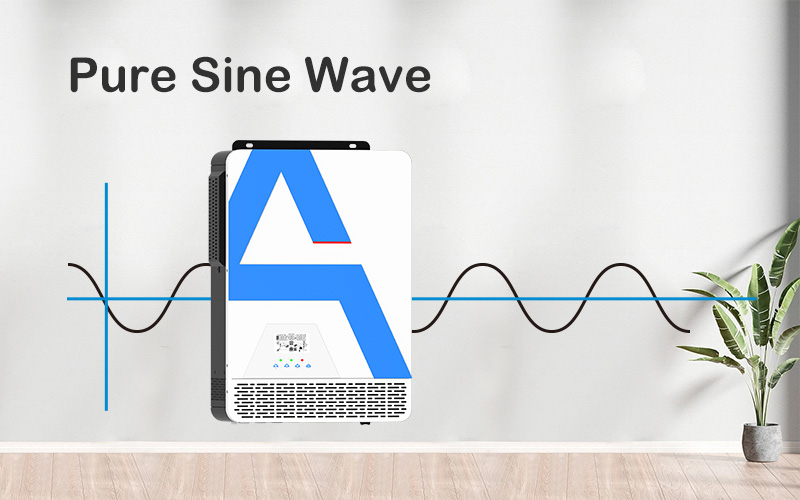

Інвертори з чистою синусоїдою

Інвертори з чистою синусоїдою виробляють змінний струм, який майже повністю відповідає електроенергії комунального рівня. Вихідний сигнал є плавним і стабільним, що робить їх кращим вибором для чутливої електроніки та сучасних побутових приладів. Саме тому більшість сучасних сонячних систем для автобудинків проєктуються на основі інверторів з чистою синусоїдою.

Саме тому більшість сучасних сонячних систем для автобудинків використовують інвертори з чистою синусоїдою.

Функції захисту та механізми реагування на несправності

Інвертор є центральним елементом системи змінного струму автобудинку; якщо він вийде з ладу, автобудинок може втратити живлення змінного струму та зіткнутися з ризиками для безпеки. Під час закупівлі та кваліфікації постачальників покриття захисту та реагування на несправності мають бути обов'язковими умовами. Кваліфікований сонячний інвертор для автобудинку повинен мати ці п'ять видів захисту, і жоден пристрій, у якому бракує хоча б одного з них, не повинен потрапляти до списку кандидатів:

• Захист від зворотної полярності: запобігає пошкодженню внаслідок неправильного підключення батареї; уточніть, чи відновлення відбувається автоматично після виправлення, чи потрібна заміна запобіжника або сервісне обслуговування на заводі.

• Захист від перегріву: запобігає перегріву; зниження вихідної потужності є кращим за раптове вимкнення, щоб критичні навантаження працювали довше.

• Захист від перевантаження: захищає від навантажень, що перевищують тривалий номінал; перевірте поведінку при короткочасних пікових струмах під час запуску порівняно з тривалим перевантаженням, включаючи порогові значення та час спрацювання.

• Захист від низької/підвищеної напруги: запобігає надмірному розряду акумулятора та пошкодженню від аномальної напруги; переконайтеся, що порогові значення підходять для свинцево-кислотних і літієвих батарей, а також чи відбувається автоматичний перезапуск після нормалізації напруги.

• Захист від короткого замикання: знижує ризик пожежі та пошкодження пристрою внаслідок короткого замикання на виході; віддавайте перевагу самовідновлюваним або недорогим конструкціям, що обслуговуються в польових умовах.

Особлива примітка: спосіб відновлення (автоматичне чи ручне скидання) та те, чи пошкоджуються витратні матеріали (наприклад, замінні в польових умовах запобіжники), безпосередньо впливають на час простою та витрати на ремонт, тому ці вимоги слід внести до договору про закупівлю.

Ремонтопридатність і придатність для парку

Метод діагностики несправностей

Чим повільніше виявляється несправність, тим довше транспортний засіб залишається поза роботою.

• Базовий рівень: індикатор несправності. Він лише повідомляє, що щось не так.

• Середній рівень: доступ через Bluetooth/додаток до робочих параметрів. Дозволяє віддалено перевіряти напругу, температуру та коди несправностей, скорочуючи час усунення несправностей на місці.

• Рівень парку: віддалений інтерфейс даних і платформа централізованого моніторингу. Забезпечує проактивні сповіщення та ранні попередження, переводячи обробку несправностей із реактивного реагування на проактивне управління.

Стратегія запасних частин і заміни

Вихід з ладу інвертора — це керована ситуація; а от простій через відсутність запасу та повільний RMA — ні. Надавайте пріоритет моделям, які можна швидко й послідовно замінити (однаковий спосіб монтажу, роз'єми, збереження налаштувань, мінімальне налаштування), щоб резервний пристрій швидко відновив роботу. Визначте в договорі постачання, що відбувається, якщо частота відмов перевищує цільовий показник, наприклад знижки, продовження гарантії, попередня заміна або фінансові компенсації.

Стійкість до помилок монтажу

Помилки польової проводки неминучі; продукт має бути спроєктований так, щоб одна помилка не знищувала пристрій. Вимагайте чіткого, однозначного маркування клем і вбудованого захисту від поширених помилок, особливо від зворотної полярності та аномальних умов на вході/без навантаження, щоб зменшити вигорання, повторні звернення та гарантійні витрати.

Як перевіряти та вибирати правильного постачальника

Запросіть три документи від кожного постачальника

• Специфікація: Має чітко вказувати тип форми сигналу (чиста чи модифікована синусоїда), безперервну та пікову/пускову потужність, ККД або споживання на холостому ходу, якщо доступно, а також повний перелік функцій захисту та поведінки відновлення. Якщо ключові значення відсутні або описані нечітко, вважайте це сигналом ризику.

• Звіти про сторонні випробування або сертифікати: Запросіть відповідні для ринку підтвердження, як-от CE, ETL і RoHS, а також номери сертифікатів і дані лабораторії, що їх видала. Переконайтеся, що документи відповідають точному номеру моделі та редакції, яку ви плануєте придбати.

• Референс-кейси B2B: Попросіть навести порівнянні впровадження (виробники обладнання для автобудинків, комерційні автопарки, спеціалізовані транспортні засоби), включно з напругою системи, типовими навантаженнями, умовами монтажу та тривалістю експлуатації. Референси зменшують імовірність того, що ви станете першим масштабним випробуванням.

Проведіть базову перевірку зразка

Придбайте зразки у 2–3 постачальників і перевірте їх за ідентичних умов підключення та живлення від акумулятора:

• Одночасний запуск навантажень: Переконайтеся, що інвертор здатен запускати реалістичні парні навантаження (наприклад, кондиціонер разом з індукційною плитою) без хибних відключень.

• Поведінка при перевантаженні: Перевірте, чи спрацьовує захист від перевантаження там, де це заявлено в специфікації, та зафіксуйте час спрацювання й спосіб відновлення (автоматичний перезапуск чи ручне скидання).

• Теплові характеристики: Пропрацюйте 1 годину під номінальним навантаженням і виміряйте температуру корпусу, роботу вентилятора та чи знижується вихідна потужність. Теплова нестабільність — поширений режим відмови в реальних умовах у відсіках автобудинків.

Перетворіть умови післяпродажного обслуговування на вимірювані KPI

Лише тривалість гарантії — це не сервісний план. Визначте вимірювані зобов'язання, як-от:

• Час реагування на несправність (години): Коли підтримка підтверджує, діагностує та схвалює заміну?

• Модель обслуговування: Підтримка на місці проти повернення на ремонт, а також хто оплачує доставку та скільки триває обробка.

• Допустимий рівень відмов і засоби правового захисту: Встановіть прийнятний відсоток дефектів для оптових замовлень і зафіксуйте комерційну компенсацію в разі його перевищення, наприклад, кредити, попередні заміни або розширене покриття.

Вибір форми сигналу — це передусім рішення щодо сумісності та контролю ризиків.

Найкращі рекомендовані варіанти

Тож дозвольте розповісти, чому ANERN краще підходить для інверторів живлення для автобудинків.

На північноамериканському ринку автобудинків покупці часто сприймають інвертор як центральний елемент автономної енергосистеми. Насправді ж зазвичай вони хочуть живлення з пріоритетом сонячної енергії, триваліший час автономної роботи, менше пристроїв для встановлення та нижчу складність монтажу й післяпродажного обслуговування. У цьому наборі вимог перевага ANERN зазвичай полягає в позиціонуванні своїх продуктів як сонячного або гібридного інвертора, який керує потоком енергії між входом PV, зовнішнім входом змінного струму (берегове живлення або генератор) і акумуляторною батареєю, а не лише виконує роль пристрою, що перетворює енергію батареї на виходи змінного струму. Посібник користувача сонячного інвертора ANERN AN-SCI-PRO200/320 чітко визначає вхід PV, вхід змінного струму, вихід змінного струму та вхід батареї, пояснює, як пристрій живить навантаження, коли сонячна енергія доступна, а коли ні, та зіставляє моделі з двома поширеними архітектурами акумуляторів для автобудинків: 2, кВт з 12 В і 3,2 кВт з 24 В.

Натомість багато провідних конкурентів на ринку автобудинків поділяються на дві категорії:

• Інвертори/зарядні пристрої: Основна ідея — заряджання плюс автоматичне перемикання, що підходить для систем, які більшою мірою покладаються на берегове живлення або генератор. Специфікація Victron MultiPlus позиціонує його як інвертор із чистою синусоїдою в поєднанні з досконалим зарядним пристроєм для батарей і швидкодійним перемикачем змінного струму (victronenergy.com). Go Power IC-200 позиціонується як інвертор, зарядний пристрій для батарей і перемикач у трьох функціях в одному пристрої (gopowersolar.com). Xantrex Freedom XC PRO 200 вирізняється орієнтованим на автобудинки встановленням і функціями запуску навантажень, як-от вища здатність до пікових навантажень і клеми, орієнтовані на монтажника.

• Окремі інвертори: Вони зосереджені на перетворенні постійного струму на змінний і не забезпечують логіку пріоритету сонячної енергії чи координацію живлення на рівні системи. Наприклад, інвертор Renogy 200 Вт 12 В із чистою синусоїдою позиціонується для автобудинків, морських і сонячних систем і наголошує на ефективності та здатності до пікових навантажень.

Для дилерів і фахівців із дообладнання це робить ANERN простішим для пояснення одним реченням: менше нагромадження систем, менше суперечок щодо інтеграції та менше проблем із обслуговуванням. Коли клієнт явно хоче автономний досвід із пріоритетом сонячної енергії, позиціонування як гібридного або сонячного інвертора природніше узгоджується з розмовою про продаж.

Як ANERN охоплює кілька рівнів систем для автобудинків

Якщо мета — повна лінійка SKU від початкового рівня до вищої потужності, наявні матеріали ANERN показують кілька відповідних продуктових лінійок:

Сонячний інвертор AN-SCI-PRO 2,кВА/3,2кВА: Розроблений для початкових і середніх за потужністю сонячних систем автобудинків, із чітким зіставленням архітектури акумуляторів 12 В і 24 В та логікою роботи з джерелами PV, мережевого живлення й батареї.

AN-SCI-EVO сонячний інвертор: у назві посібника його прямо описано як гібридний інвертор із вбудованим MPPT-контролером, що підтримує більш інтегрований напрям із вищою потужністю для більших навантажень або більшого сонячного входу.

Серія сонячних інверторів AN-SCI02 PRO (наприклад, 360/420/620): офіційний PDF містить повніші специфікації, пов'язані з фотоелектрикою, зокрема діапазон вхідної напруги PV, діапазон MPPT, максимальний струм сонячної зарядки та вихід чистої синусоїди, що вказує на більш системно орієнтовану гібридну платформу.

Огляд

У цій статті пояснюється, що сонячні системи для будинків на колесах зберігають енергію як постійний струм (DC), тоді як більшість приладів та розеток у будинках на колесах потребують змінного струму (AC), що робить інвертор критично важливим компонентом, який перетворює постійний струм батареї на придатний для використання змінний струм. У ній окреслено три основні функції інвертора для команд із закупівель: надійне перетворення DC в AC, здатність живити реальні навантаження будинку на колесах, включаючи подолання пускових струмів, та забезпечення якості електроенергії (особливо вихід чистої синусоїди) для захисту чутливої електроніки та покращення сумісності з приладами. Також наголошується, що вибір інвертора має бути обумовлений технічними характеристиками, оскільки відмінності в якості форми сигналу, продуктивності при пікових навантаженнях та функціях захисту безпосередньо впливають на результати встановлення, надійність пристроїв, обсяг сервісного обслуговування та ризик гарантійних зобов'язань.

Часті запитання

Що насправді робить сонячний інвертор для будинку на колесах?

Він перетворює енергію постійного струму, що зберігається в акумуляторній батареї будинку на колесах, у змінний струм, щоб стандартні розетки та звичайні прилади могли працювати автономно.

Чому команди із закупівель звертають увагу на безперервні вати проти пікових ватів?

Безперервні вати визначають, які навантаження можуть працювати стабільно, тоді як пікові вати визначають, чи може інвертор запустити прилади з високим пусковим струмом (наприклад, навантаження на основі компресора).

Чиста синусоїда проти модифікованої синусоїди: що рекомендується для сонячних систем будинків на колесах?

Зазвичай рекомендується чиста синусоїда, оскільки вона забезпечує чистішу та стабільнішу електроенергію і краще сумісна з чутливою електронікою та сучасними побутовими приладами.

Які функції захисту слід вважати обов'язковими при виборі сонячних інверторів для автобудинків?

Як мінімум: захист від зворотної полярності, захист від перегріву, захист від перевантаження, захист від низької/підвищеної напруги та захист від короткого замикання.

Як вибір інвертора впливає на ризики під час встановлення та гарантійні ризики?

Інвертори відрізняються за стабільністю потужності, обробкою пікових навантажень і захистом від несправностей. Вибір на основі чітких специфікацій зменшує проблеми сумісності, труднощі встановлення та гарантійні випадки, яких можна було б уникнути.
