Силові пристрої SiC у сонячних інверторах: як вони підвищують ефективність і теплові характеристики

Швидке зростання сонячної енергетики підштовхує технологію інверторів до вищої ефективності, більшої щільності потужності та кращих теплових характеристик. Оскільки фотоелектричні системи стають потужнішими, а зберігання енергії дедалі більше інтегрується, звичайні кремнієві силові прилади стикаються з новими конструктивними викликами.

Це стимулює інтерес до напівпровідникових технологій із широкою забороненою зоною, зокрема карбіду кремнію (SiC) та нітриду галію (GaN). Ці силові прилади можуть працювати на вищих частотах перемикання, витримувати вищі температури та зменшувати певні втрати на перемикання й провідність порівняно зі звичайними кремнієвими технологіями.

Для китайських виробників сонячних інверторів впровадження SiC та GaN є важливою технологічною тенденцією. Воно може допомогти виробникам інверторів розробляти компактніші та ефективніші платформи перетворення потужності для побутових, комерційних, промислових застосувань і застосувань зберігання енергії.

Чому силові прилади мають значення в сонячних інверторах

Сонячний інвертор безперервно перетворює електроенергію постійного струму від фотоелектричних модулів або батарей на електроенергію змінного струму для навантажень або мережі. У цьому процесі напівпровідникові перемикачі вмикають і вимикають струм на високій швидкості.

Кожна операція перемикання спричиняє певні втрати енергії. Існують також втрати на провідність, коли струм протікає через напівпровідниковий прилад. У міру зростання потужності інвертора ці втрати стають дедалі важливішими, оскільки вони безпосередньо впливають на ефективність і тепловиділення.

Тому сучасний інвертор потребує силових приладів, здатних швидко перемикатися, зберігаючи електричні втрати та теплове навантаження під контролем.

Традиційні кремнієві MOSFET та IGBT залишаються широко використовуваними завдяки їхнім зрілим виробничим процесам і конкурентній вартості. Однак матеріали із широкою забороненою зоною, такі як SiC та GaN, мають інші фізичні характеристики, які можуть забезпечити переваги у високопродуктивному перетворенні потужності.

SiC та GaN: що змінюється?

SiC та GaN — обидва є напівпровідниковими матеріалами із широкою забороненою зоною, але вони підходять для дещо різних застосувань в інверторах.

Пристрої SiC особливо привабливі для перетворення електроенергії вищої напруги та вищої потужності. Вони забезпечують низькі втрати перемикання, здатність працювати за високих температур і потужні характеристики блокування напруги. Завдяки цим властивостям MOSFET на основі SiC стають привабливими для потужних сонячних інверторів, перетворювачів для акумуляторних систем накопичення енергії та інших вимогливих систем силової електроніки.

Пристрої на основі GaN можуть працювати на дуже високих частотах перемикання з низькими втратами перемикання. Їхні характеристики роблять їх особливо цікавими для компактних високочастотних каскадів перетворення потужності та застосувань, де важливо зменшити розмір магнітних компонентів.

Тому вибір між SiC і GaN — це не просто питання вибору найновішого напівпровідника. Інженери повинні враховувати рівень напруги, частоту перемикання, струм, тепловий режим, вартість і архітектуру системи.

Як SiC підвищує ефективність інвертора

Однією з найважливіших переваг силових пристроїв SiC є їхня здатність зменшувати втрати потужності під час високочастотного перемикання.

Коли звичайний напівпровідник перемикається між провідним станом і станом блокування, перехід відбувається не миттєво. Протягом цього короткого періоду напруга та струм перекриваються, спричиняючи втрати енергії на перемикання. На високих частотах перемикання ці втрати можуть стати значними.

MOSFET на основі SiC можуть перемикатися швидше і зазвичай мають нижчі втрати перемикання, ніж порівнянні кремнієві пристрої у відповідних застосуваннях. Це дозволяє розробникам інверторів підвищувати частоту перемикання без еквівалентного зростання втрат перемикання.

Вища ефективність означає, що більша частка електроенергії, виробленої фотоелектричною системою, може надходити до навантаження, акумулятора або мережі. Навіть відносно невелике покращення ефективності перетворення може стати значним, коли інвертор працює безперервно протягом тисяч годин.

Для постачальника сонячних інверторів ця перевага в ефективності може стати важливим фактором диференціації під час обслуговування проєктів, де виробництво енергії та експлуатаційні витрати є основними критеріями.

Кращі теплові характеристики та щільність потужності

Електрична ефективність і тепловий менеджмент тісно пов'язані між собою.

Коли інвертор втрачає енергію у вигляді тепла, це тепло необхідно відводити через радіатори, вентилятори, канали охолодження або інші системи теплового менеджменту. Надмірна температура може підвищити навантаження на компоненти та потенційно знизити довгострокову надійність.

Пристрої SiC можуть ефективно працювати за вищих температур переходу, ніж багато традиційних кремнієвих пристроїв. Що важливіше, їхні менші втрати перемикання можуть зменшити кількість тепла, яке потрібно розсіювати.

Це створює можливість зменшити фізичні розміри систем охолодження, зберігаючи належні робочі температури.

Для розробників інверторів результатом може стати вища щільність потужності: більша потужність перетворення в меншому корпусі.

Це особливо цінно для сучасних гібридних систем, де інвертор може потребувати інтеграції перетворення фотоелектричної енергії, заряджання та розряджання батареї, взаємодії з мережею та резервних функцій в межах однієї платформи.

Вища частота перемикання дозволяє використовувати менші компоненти

Частота перемикання — ще одна важлива сфера, де SiC та GaN можуть впливати на архітектуру інвертора.

Підвищення частоти перемикання може дозволити таким магнітним компонентам, як дроселі та трансформатори, стати меншими для заданої вимоги до перетворення потужності. Менші пасивні компоненти можуть сприяти більш компактному дизайну інвертора.

GaN є особливо цікавим для високочастотних застосувань завдяки швидким характеристикам перемикання. SiC, тим часом, забезпечує значні переваги в потужніших каскадах перемикання, де вимоги до напруги та теплового режиму є більш суворими.

Практична мета полягає не просто в максимізації частоти перемикання. Інженери повинні знайти оптимальну робочу точку, в якій втрати в напівпровідниках, магнітні втрати, електромагнітні перешкоди, теплові характеристики та вартість системи залишаються збалансованими.

SiC у гібридних інверторах та інверторах для систем зберігання енергії

Зростання систем зберігання енергії на акумуляторах створює нові можливості для силових приладів на основі широкозонних напівпровідників.

Система гібридного інвертора поза мережею може потребувати керування енергією від сонячних панелей, акумуляторів, електромережі та резервних навантажень. Тому каскад перетворення енергії може зазнавати швидко змінюваних робочих умов.

Перемикальні пристрої з вищою ефективністю можуть допомогти зменшити втрати перетворення під час цих повторюваних циклів передачі енергії.

Поточний портфель Anern включає гібридні, позамережеві, розщеплено-фазні, MPPT, інвертори з чистою синусоїдою та низькочастотні рішення для сонячних інверторів, а також системи літієвих акумуляторів. Асортимент продукції включає гібридну серію AN-HYI-E та інші інверторні платформи, розроблені для різних сонячних застосувань.

Оскільки системи зберігання енергії продовжують рухатися в напрямку вищої щільності потужності, вибір напівпровідників ставатиме дедалі важливішим для загальної архітектури інвертора.

А як щодо низькочастотних інверторів?

Розвиток SiC та GaN не означає, що кожен інвертор повинен негайно переходити на високочастотну архітектуру.

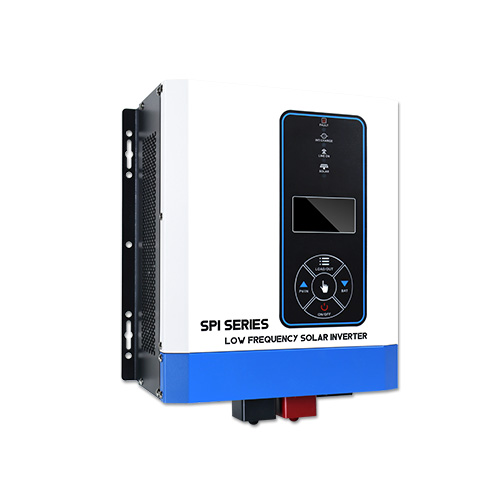

Низькочастотні конструкції залишаються корисними для застосувань, де важливими є здатність витримувати пікові навантаження, надійна робота та сумісність із вимогливими навантаженнями. Anern, наприклад, пропонує низькочастотні рішення для сонячних інверторів, включаючи моделі з функцією UPS та гібридними конфігураціями.

Це ілюструє важливий інженерний принцип: напівпровідникову технологію слід обирати відповідно до повних системних вимог.

Низькочастотний інвертор усе ще може бути відповідним рішенням для певних застосувань, тоді як SiC або GaN можуть забезпечити більші переваги у високочастотних, високощільних або високоефективних архітектурах.

Виклики ширшому впровадженню SiC та GaN

Незважаючи на їхні технічні переваги, пристрої на SiC та GaN не є автоматично найкращим вибором для кожного інвертора.

Перший виклик — це вартість. Пристрої на широкозонних напівпровідниках та пов'язані з ними схеми керування затвором і захисту можуть збільшити початкову специфікацію матеріалів.

Другий виклик — це складність проєктування. Швидше перемикання створює більші вимоги до компонування друкованої плати, електромагнітної сумісності, проєктування керування затвором, ізоляції та захисту.

Управління теплом також залишається важливим. Хоча SiC та GaN можуть покращити теплові характеристики силового каскаду, весь інвертор усе ще потребує відповідної архітектури охолодження.

Тому виробники повинні оцінювати повну систему, а не порівнювати лише характеристики напівпровідників.

Що це означає для виробників інверторів

Для виробника інверторів SiC та GaN — це більше, ніж оновлення компонентів. Вони можуть впливати на архітектуру всього інвертора.

Майбутні розробки, ймовірно, поєднуватимуть передові напівпровідникові прилади з інтелектуальними алгоритмами MPPT, цифровим керуванням, покращеним тепловим менеджментом, упакуванням вищої щільності та вдосконаленим моніторингом.

Технологічний портфель Anern уже охоплює кілька архітектур інверторів, зокрема чисту синусоїду, MPPT, гібридні, комерційні, розщеплені та низькочастотні рішення. На технологічній сторінці компанії також перелічено низку інверторних платформ та висвітлено її можливості в галузі досліджень і розробок та виробництва.

Для покупців, які оцінюють виробника гібридних інверторів, тому дедалі корисніше дивитися поза межі номінальної потужності та ефективності перетворення. Напівпровідникова технологія, архітектура комутації, тепловий дизайн, якість компонентів, стратегія керування та виробничі можливості — усе це впливає на реальну продуктивність.

Наступний етап технології сонячних інверторів

SiC та GaN допомагають переосмислити можливості перетворення енергії. SiC особливо перспективний для високовольтних і потужних застосувань, де критичними є ефективність, комутаційні характеристики та термічна стійкість. GaN має значний потенціал для високочастотних, компактних архітектур перетворення енергії.

Жодна з цих технологій не замінить кремній повністю в короткостроковій перспективі. Натомість ринок сонячних інверторів, імовірно, розвиватиметься в напрямку змішаного напівпровідникового ландшафту, у якому кремній, SiC та GaN обираються відповідно до вимог щодо напруги, потужності, частоти, вартості та застосування.

Для дистриб'юторів, які шукають постачальника сонячних інверторів, та для системних інтеграторів, які порівнюють виробника інверторів, цей технологічний перехід варто уважно відстежувати. Наступне покоління сонячних інверторів визначатиметься не лише вищою номінальною потужністю. Дедалі більше продуктивність залежатиме від того, наскільки ефективно передові силові прилади, цифрове керування, теплові системи та технології зберігання енергії працюють разом.

Широкий портфель інверторів Anern забезпечує основу для задоволення різних системних вимог уже сьогодні, тоді як подальший розвиток широкозонних напівпровідників указує на майбутнє ефективнішого, компактнішого та термічно оптимізованого перетворення сонячної енергії.
