Anern має 17 років досвіду у сфері сонячного освітлення та виробництва сонячної продукції. Штаб-квартира Anern розташована в Гуанчжоу. Маючи виробничу базу площею 30 000 квадратних метрів, наша компанія має команду досліджень і розробок з понад 100 осіб.
Сонячні літієві акумуляторні системи Anern — це передові рішення для зберігання енергії, розроблені для житлових, комерційних та промислових сонячних застосувань. Вони створені для безперебійної роботи з сонячними інверторами та системами управління енергією, забезпечуючи стабільне зберігання електроенергії, інтелектуальний захист BMS та тривалий термін служби.
У цьому посібнику зі встановлення пояснюється, де, як і ким слід встановлювати літієві акумулятори Anern, щоб забезпечити:
Електрична безпека
Оптимальну продуктивність системи
Відповідність вимогам гарантії та нормативним вимогам
Важливо: Цей посібник призначений лише для професійних монтажників. Кінцеві користувачі не повинні намагатися виконувати встановлення без сертифікованої технічної підтримки.
Усі роботи зі встановлення сонячних літієвих акумуляторів Anern повинні виконуватися кваліфікованими фахівцями, зокрема:
Сертифікованими електриками
Ліцензованими монтажниками сонячних фотоелектричних систем
Сертифіковані спеціалісти з інтеграції систем ESS
Професійне встановлення забезпечує:
Правильне електричне підключення та дотримання полярності
Належну комунікацію між інвертором і батареєю
Відповідність місцевим електротехнічним нормам
Збереження гарантії на продукт
Вибір правильного середовища для встановлення має вирішальне значення для безпеки, продуктивності та терміну служби батареї.
Настійно рекомендується встановлення в приміщенні
Сухе, чисте та добре вентильоване приміщення
Не місце для корозійних газів, горючих матеріалів або хімічних випарів
Уникати прямого сонячного світла та джерел тепла
Мінімальний зазор: ≥ 30 см з усіх боків
Забезпечити безперешкодний потік повітря для охолодження та доступу для обслуговування
| Параметр | Вимога |
| Температура розряду | від -20°C до 60°C |
| Температура заряду | від 0°C до 55°C |
| Температура зберігання | -20°C до 45°C |
| Відносна вологість | ≤ 90% (без конденсації) |
Перед встановленням переконайтеся, що всі процедури безпеки дотримані.
Ізольовані електричні рукавички
Захисне взуття
Захисні окуляри
Від’єднайте всі джерела живлення перед прокладанням проводів
Використовуйте лише ізольовані інструменти
Ніколи не замикайте клеми акумулятора
Завжди спочатку підключайте заземлення

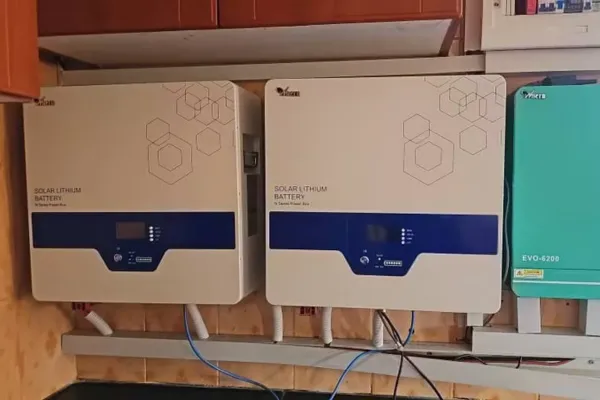

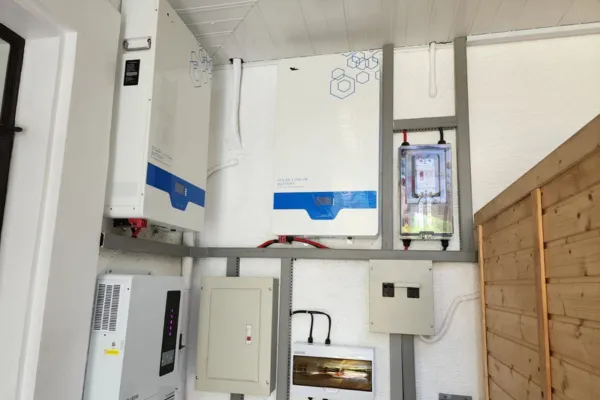

Застосовні моделі: серія Nplus / серія Npro
Варіанти напруги: 24V / 48V / 51.2V
Кроки встановлення:
1. Надійно закріпіть монтажний кронштейн на несучій стіні
2. Повісьте акумуляторний блок на кронштейн
3. Зафіксуйте акумулятор на місці, щоб запобігти його переміщенню
4. Підключіть захисне заземлення
Рекомендовано для: житлових сонячних систем і невеликих комерційних установок.
Застосовні системи: літієві акумуляторні системи 48 В 300 А·год
Кроки встановлення:
1. Розмістіть акумулятор на рівній, міцній поверхні без вібрації
2. Забезпечте стійкість проти перекидання
3. Забезпечте достатній зазор для вентиляції
Рекомендовано для: систем зберігання енергії середнього розміру.
Застосовні системи:
Серія AN-ESS – 60 кВт·год / 114 кВт·год / 215 кВт·год
Кроки встановлення:
1. Надійно закріпіть батарейну стійку до підлоги
2. Встановлюйте батарейні модулі знизу вгору
3. Підключіть високовольтну шафу та систему BMS
4. Підключіть до PCS або сумісного інвертора
Рекомендовано для: комерційних і промислових проєктів ESS.
Правильне підключення має вирішальне значення для стабільності та безпеки системи.
Перед підключенням перевірте правильну полярність постійного струму
Встановіть автоматичні вимикачі або запобіжники постійного струму за потреби
Використовуйте розміри кабелів, рекомендовані технічними характеристиками Anern
Підключіть комунікаційні кабелі BMS
Підтримувані протоколи: CAN / RS485
Переконайтеся у стабільному зв'язку між акумулятором та інвертором
Після прокладання проводки правильно налаштуйте інвертор.
Виберіть «Літієва батарея» як тип акумулятора
Встановіть напругу заряджання та напругу відсічки
Налаштуйте обмеження струму відповідно до характеристик акумулятора
Підтвердіть стан зв'язку між інвертором і акумулятором
Неправильні параметри інвертора можуть спричинити сигнали тривоги акумулятора, скорочення терміну служби або вимкнення системи.
Суворо дотримуйтеся цієї послідовності, щоб уникнути пошкодження системи:
1. Переконайтеся, що всі навантаження вимкнено
2. Увімкніть автоматичний вимикач акумулятора
3. Увімкніть інвертор
4. Підключіть вхід PV / мережі
5. Поступово вмикайте навантаження
Перед передачею системи переконайтеся в наступному:
l Акумулятор надійно встановлено
l Заземлення правильно підключено
l Відсутні сигнали тривоги або коди несправностей
l Охолодження та вентиляція не заблоковані
l Статус зв’язку (онлайн)
Неналежне встановлення, несанкціонована експлуатація або недотримання цього посібника можуть призвести до:
Несправності системи
Ризиків ураження електричним струмом
Анулювання гарантії
Для збереження гарантії та довготривалої надійності системи завжди дотримуйтеся офіційних інструкцій Anern щодо встановлення або звертайтеся до авторизованої технічної підтримки. Перегляньте посібник з обслуговування сонячних літієвих батарей.
.webp)
.webp)
.webp)
Сонячні літієві батареї Anern призначені насамперед для встановлення в приміщенні. Встановлення на відкритому повітрі не рекомендується, якщо тільки не використовується сертифікований вологозахищений корпус і суворо не дотримані всі вимоги до навколишнього середовища (температура, вологість, вентиляція). Прямий вплив сонячного світла, дощу або екстремальних температур може скоротити термін служби батареї та призвести до втрати гарантії.
Монтаж повинен виконуватися лише кваліфікованими фахівцями, такими як ліцензовані електрики або сертифіковані спеціалісти зі встановлення сонячних панелей. Неавторизоване встановлення некваліфікованим персоналом може спричинити небезпеку, відмову системи або анулювання гарантії.
Мінімальний зазор 30 см з усіх боків необхідний для забезпечення належної вентиляції, відведення тепла та доступу для обслуговування. Недостатній зазор може призвести до перегріву або зниження продуктивності.

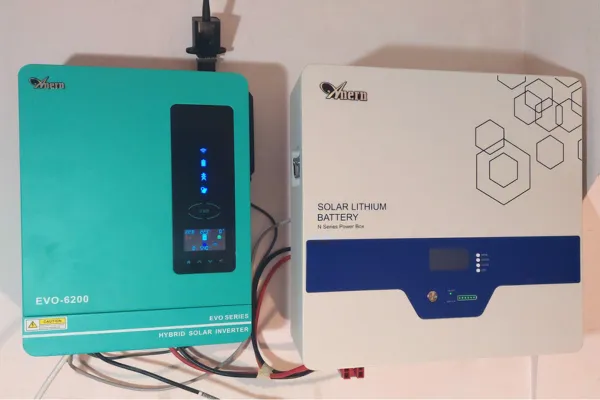

Акумулятори Anern підключаються до сонячних інверторів через:
Кабелі живлення постійного струму (переконайтеся в правильній полярності)
Кабелі зв'язку BMS з використанням CAN або RS485
Після підключення інвертор необхідно налаштувати в режим літієвого акумулятора, з правильними параметрами напруги та струму відповідно до технічних характеристик Anern.
Неправильні налаштування інвертора можуть призвести до:
Помилка зв'язку з акумуляторною батареєю
Системних тривог або кодів несправностей
Скорочення терміну служби батареї
Автоматичного вимкнення системи
Завжди дотримуйтеся рекомендованих Anern значень конфігурації інвертора.
Правильна послідовність запуску:
Усі навантаження ВИМКНЕНО
Автоматичний вимикач акумулятора УВІМКНЕНО
Інвертор УВІМКНЕНО
Вхід PV або мережі УВІМКНЕНО
Навантаження вмикаються поступово
Дотримання цієї послідовності допомагає запобігти пошкодженню інвертора або акумулятора.
Так. Літієві батареї Anern підтримують масштабовані конфігурації, зокрема:
Паралельне з'єднання для збільшення ємності
Стоєчні системи
Високовольтні рішення ESS (серія AN-ESS)
Проєктування та розширення системи мають виконувати професійні інтегратори ESS.
Так. Неправильне встановлення, несанкціонована модифікація або недотримання офіційних інструкцій щодо встановлення можуть призвести до втрати гарантії на продукт. Для дотримання умов гарантії завжди використовуйте сертифікованих монтажників і схвалені компоненти.
