Посібник зі встановлення сонячного інвертора

Цей посібник зі встановлення сонячних інверторів містить покрокову технічну довідку для встановлення сонячних інверторів Anern, включаючи автономні, гібридні сонячні інвертори, сонячні інвертори MPPT, низькочастотні сонячні інвертори та паралельні інверторні системи.

Він призначений для професійних монтажників, підрядників EPC, системних інтеграторів і технічних фахівців та охоплює вимоги безпеки, підключення проводів, інтеграцію акумуляторів і процедури введення в експлуатацію, які зазвичай використовуються в побутових і малих комерційних системах сонячної енергії.

Цей посібник зосереджений на стандартних практиках встановлення для забезпечення безпечної роботи, стабільної продуктивності системи та довгострокової надійності.

1. Вимоги безпеки перед встановленням

Перед встановленням будь-якого сонячного інвертора переконайтеся, що дотримано таких умов безпеки:

• Встановлення повинні виконувати кваліфіковані та навчені фахівці

• Перед встановленням або технічним обслуговуванням відключіть усі джерела живлення змінного та постійного струму

• Дотримуйтеся місцевих електротехнічних норм і правил

• Ніколи не підключайте проводку фотоелектричних панелей, акумулятора або змінного струму, коли інвертор увімкнено

• Використовуйте ізольовані інструменти та відповідні засоби індивідуального захисту (ЗІЗ)

• Належна підготовка до заходів безпеки знижує ризик ураження електричним струмом, пошкодження обладнання та відмови системи.

2. Розпакування та початковий огляд

Після отримання інвертора:

• Огляньте зовнішню упаковку на предмет пошкоджень

• Перевірте корпус інвертора на наявність видимих дефектів

Переконайтеся в наявності всіх аксесуарів:

• Кронштейн для настінного монтажу

• Монтажні гвинти

• Кабелі зв'язку (за наявності)

• Посібник користувача та документація

• Не встановлюйте інвертор, якщо виявлено фізичні пошкодження.

3. Вимоги до середовища встановлення

Місце встановлення інвертора має відповідати таким умовам:

• Приміщення або захищена зона (захист від дощу та прямих сонячних променів)

• Міцна, негорюча стіна (рекомендується бетон або цегла)



Добре провітрюване середовище

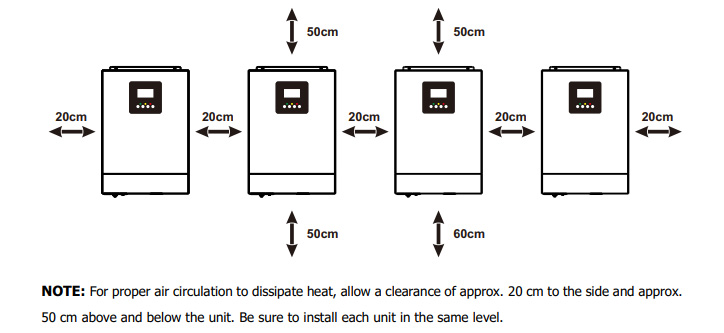

• Мінімальний зазор: ≥ 30 см з усіх боків

• Діапазон температури навколишнього середовища: від –10°C до 50°C

• Уникайте зон з високою вологістю, корозійними газами або скупченням пилу

Правильне середовище встановлення безпосередньо впливає на термін служби та продуктивність інвертора.

4. Монтаж сонячного інвертора

Щоб змонтувати інвертор:

• Використовуйте настінний кронштейн, що постачається в комплекті

• Просвердліть монтажні отвори відповідно до розмірів кронштейна

• Закріпіть кронштейн анкерними болтами

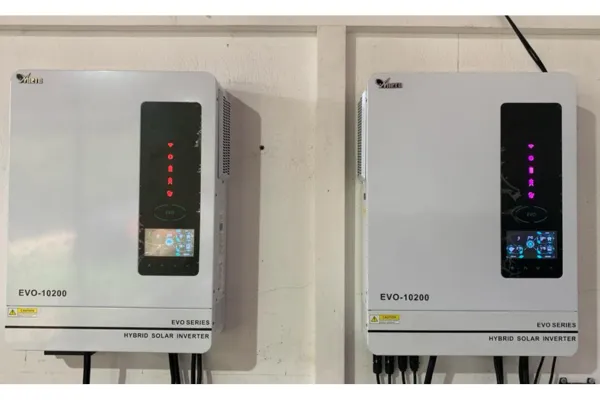

• Повісьте інвертор вертикально на кронштейн

• Переконайтеся, що інвертор надійно закріплено та вирівняно

• Зніміть нижню кришку перед електричним підключенням

• Вертикальне встановлення забезпечує належне відведення тепла.

5. Підключення заземлення

Належне заземлення є обов'язковим для безпеки та захисту від перенапруги.

• Підключіть клему заземлення інвертора до надійного заземлення

• Використовуйте кабель заземлення відповідно до місцевих електротехнічних стандартів

• Забезпечте низький опір заземлення

Неправильне заземлення може спричинити ураження електричним струмом або пошкодження обладнання.

6. Підключення входу та виходу змінного струму

При підключенні проводки змінного струму:

Встановіть зовнішній автоматичний вимикач змінного струму між мережею та інвертором

Переконайтеся в правильній полярності проводки:

• L (фаза): коричневий або чорний

• N (нейтраль): синій

• PE (заземлення): зелений/жовтий

• Не плутайте вхідні та вихідні клеми змінного струму

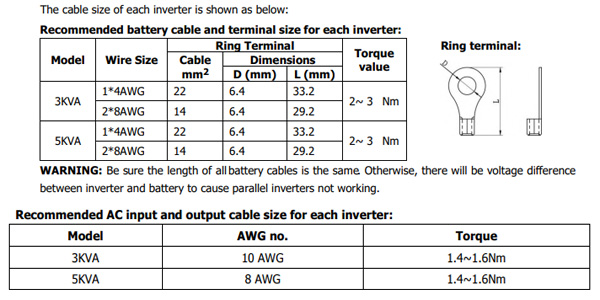

• Виберіть розмір кабелю відповідно до номінальної потужності інвертора

• Надійно затягніть усі гвинти клем

Неправильне підключення змінного струму може призвести до несправності інвертора або захисного відключення.

Дивіться повну схему підключення сонячного інвертора

7. Підключення фотоелектричних панелей (сонячних панелей)

Для підключення фотоелектричного входу:

• Встановіть автоматичний вимикач постійного струму між фотоелектричною батареєю та інвертором

• Перевірте, що напруга холостого ходу фотоелектричної панелі не перевищує максимально допустиме значення інвертора

Підключіть:

• PV+ → клема PV+

• PV− → клема PV−

• Використовуйте кабелі постійного струму відповідного номіналу та ізольовані інструменти

• Завершіть монтаж фотоелектричних з'єднань перед увімкненням інвертора

Завжди перевіряйте полярність фотоелектричних панелей, щоб уникнути пошкодження інвертора.

8. Підключення акумулятора

8.1 Підключення свинцево-кислотного акумулятора

• Переконайтеся, що напруга акумулятора відповідає характеристикам інвертора

• Встановіть автоматичний вимикач або запобіжник постійного струму між акумулятором та інвертором

• Підключіть BAT+ та BAT− правильно

• Рекомендована ємність акумулятора: ≥ 200 А·год для стабільної роботи системи

8.2 Підключення літієвого акумулятора

• Підтвердьте сумісність протоколу літієвого акумулятора

• Спочатку підключіть силові кабелі акумулятора

• Підключіть комунікаційний кабель BMS (RS485 або CAN)

• Виберіть тип акумулятора в налаштуваннях інвертора перед запуском

• Правильне налаштування акумулятора забезпечує точне заряджання та захист.

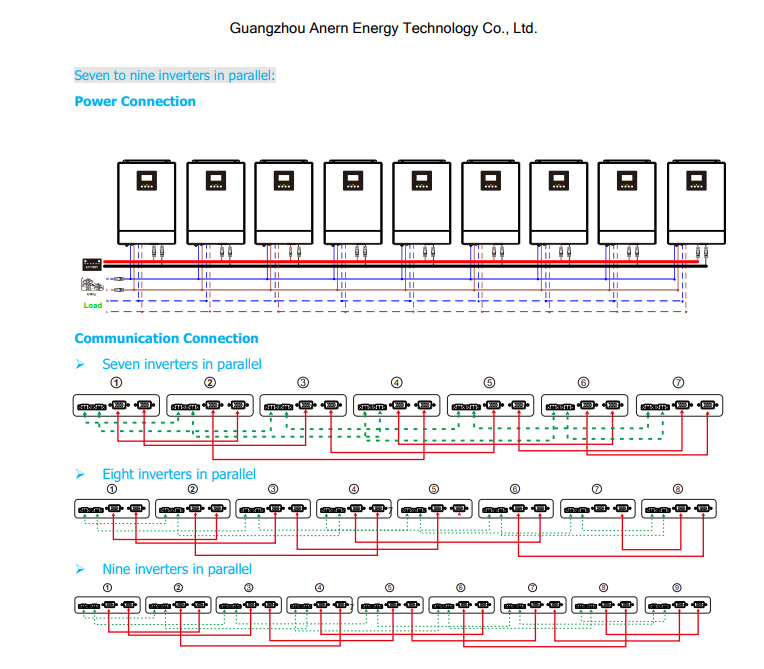

9. Паралельне встановлення інверторів (за наявності)

Для паралельних систем:

• Використовуйте однакові моделі інверторів

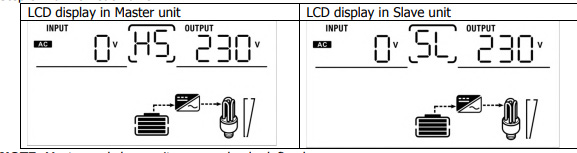

• Дотримуйтеся правил конфігурації «ведучий–ведений»

• Переконайтеся, що кабелі акумуляторів мають однакову довжину

• Правильно підключіть кабелі паралельної комунікації

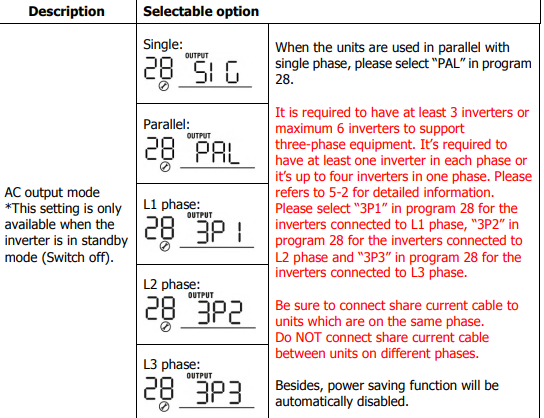

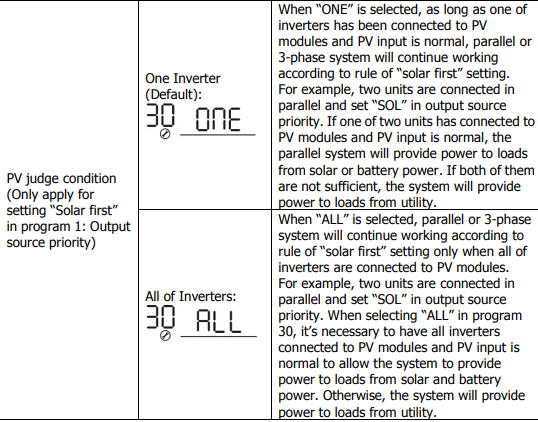

• Налаштуйте паралельні параметри перед увімкненням живлення

• Встановлення паралельного інвертора має суворо відповідати специфікаціям виробника.

10. Налаштування зв'язку та моніторингу (необов'язково)

Якщо підтримується:

• Вставте модуль зв'язку Wi-Fi або GPRS

• Надійні кабельні з'єднання для зв'язку

• Налаштуйте моніторинг системи через мобільний додаток або веб-платформу

• Моніторинг забезпечує відображення стану системи в реальному часі та виявлення несправностей.

11. Остаточний огляд перед увімкненням живлення

Перед запуском інвертора переконайтеся:

• Усі з'єднання проводів надійні

• Заземлення виконано

• Автоматичні вимикачі змінного та постійного струму вимкнені

• Нижня кришка встановлена правильно

12. Послідовність увімкнення живлення

Дотримуйтеся правильної послідовності запуску:

• Увімкніть автоматичний вимикач акумулятора

• Увімкніть вимикач живлення інвертора

• Увімкніть автоматичний вимикач фотоелектричних панелей

• Увімкніть автоматичний вимикач входу змінного струму

• Перевірте дисплей РК та стан системи

Неправильний порядок запуску може спричинити спрацювання системного захисту.

13. Примітки щодо експлуатації та технічного обслуговування

• Тримайте вентиляційні отвори чистими

• Періодично перевіряйте електропроводку та клеми

• Не перевантажуйте інвертор

• Для тривалого вимкнення від'єднайте фотоелектричні модулі, акумулятор і живлення змінного струму

• Регулярний огляд підвищує надійність системи та термін служби.
