Інвертор проти перетворювача: що краще?

У силовій електроніці та системах відновлюваної енергетики терміни «інвертор» і «перетворювач» часто плутають. Деякі інженери використовують «перетворювач» як узагальнюючий термін для будь-якого каскаду перетворення енергії, тоді як багато фахівців із сонячної енергетики використовують «інвертор» як скорочення для пристрою підключення фотоелектричної системи до мережі. Тому на питання «Що краще?» неможливо відповісти абстрактно: вони вирішують різні завдання, займають різні позиції в системі та оцінюються за різними критеріями. Використовуючи позиціонування продуктів Sungrow і Fox ESS як приклади з галузі, а також загальні довідкові матеріали з силової електроніки, ця стаття пояснює концепції та пропонує практичний метод вибору.

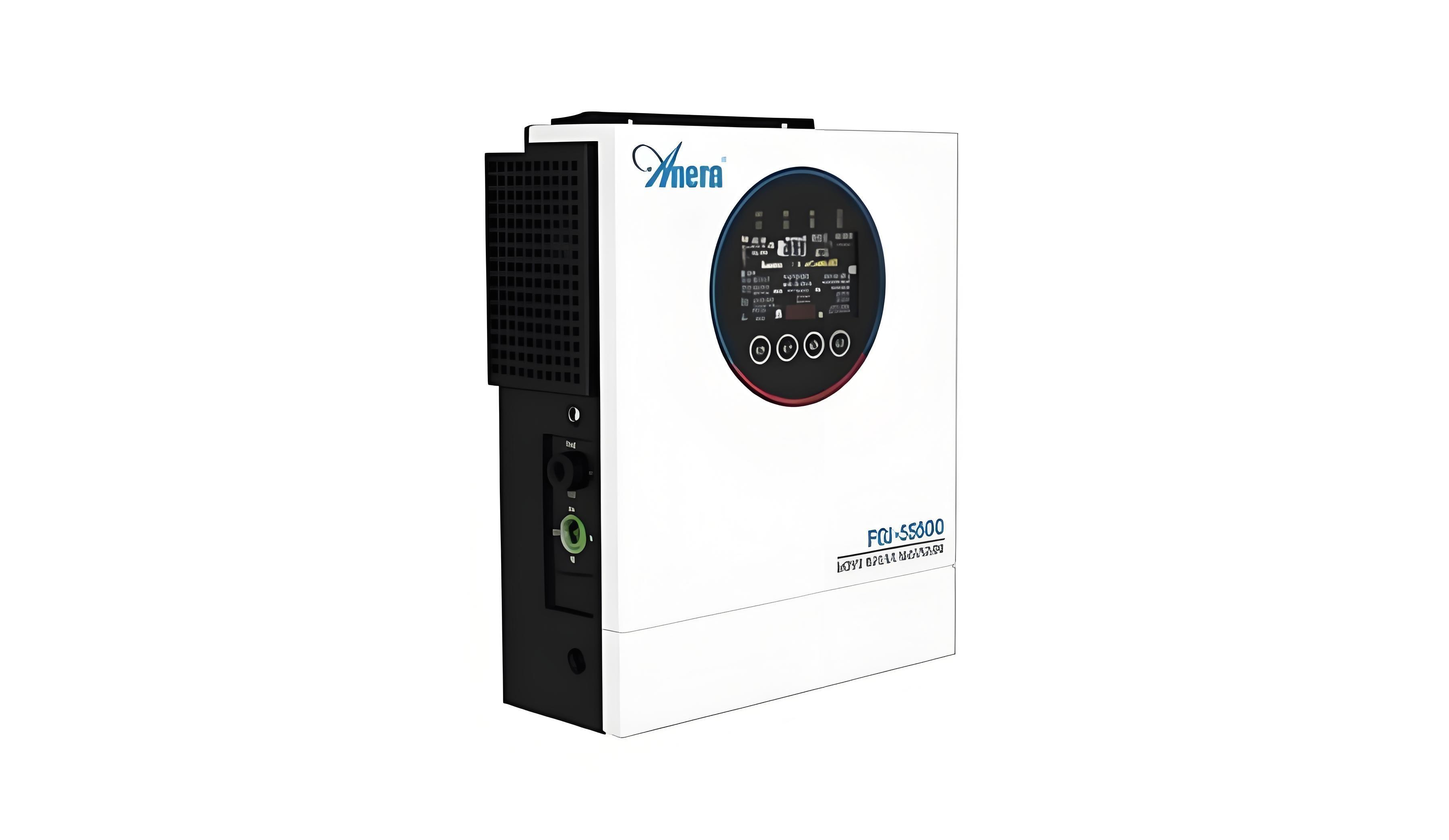

Що таке інвертор?

Інвертор — це силовий електронний пристрій, який перетворює постійний струм (DC) у змінний струм (AC) і активно формує вихідний змінний струм так, щоб він відповідав вимогам навантаження або комунальної мережі — величині напруги, частоті, узгодженню фаз і якості форми сигналу. Іншими словами, це не просто блок перетворення DC в AC, а керований інтерфейс, який з'єднує джерела енергії постійного струму (фотоелектричні модулі, акумулятори або шину постійного струму) зі стороною змінного струму (навантаження будівлі, мікромережі або публічну мережу).

У мережевих фотоелектричних системах інвертор зазвичай поєднує перетворення DC→AC з MPPT (відстеження точки максимальної потужності), синхронізацією з мережею (часто за допомогою керування на основі ФАПЧ), відповідністю вимогам низькочастотний силовий інвертор та мережевим кодексам, а також функціями безпеки, такими як захист від островування. У автономних, резервних і ДБЖ-застосуваннях акцент зміщується на забезпечення стабільного змінного струму при швидких змінах навантаження та узгодження захисту й робочих обмежень з акумулятором/BMS. Зрештою, інвертор важливий не лише тому, що він перетворює постійний струм у змінний, а тому, що він визначає, чи може енергія постійного струму бути безпечно, надійно, ефективно та з дотриманням норм доставлена до навантажень змінного струму або в мережу.

Що таке перетворювач?

Перетворювач — це ширший термін у силовій електроніці, ніж інвертор. Він позначає обладнання, основне призначення якого — перетворювати електричну енергію з однієї форми в іншу або перетворювати ключові електричні параметри — такі як рівень напруги, рівень струму, частота, якість форми сигналу, гальванічна ізоляція та коефіцієнт потужності — так, щоб джерело на вході могло правильно й ефективно взаємодіяти з навантаженням, мережею або проміжною шиною постійного струму на виході.

На практиці перетворювачі охоплюють широкий спектр силових каскадів. Поширені приклади включають випрямлячі AC-DC, що використовуються в зарядних пристроях і блоках живлення, перетворювачі DC-DC, які підвищують або знижують напругу (іноді з гальванічною ізоляцією) між фотоелектричними стрінгами, шинами постійного струму та акумуляторами, а також перетворювачі AC-AC, такі як частотні перетворювачі, що керують швидкістю двигуна шляхом регулювання вихідної частоти та напруги.

Оскільки інвертор — це конкретно етап перетворення постійного струму в змінний, його можна розглядати як окремий випадок у ширшій родині перетворювачів. Однак у проєктах відновлюваної енергетики слово «перетворювач» часто вживається у вужчому, системно-орієнтованому значенні для опису двобічного обладнання перетворення потужності (наприклад, PCS для зберігання енергії), яке може працювати і як випрямляч, і як інвертор — забезпечуючи керований потік енергії від мережі до батареї (заряджання) та від батареї до мережі/навантаження (розряджання) під скоординованим керуванням BMS/EMS.

Перетворювач проти інвертора: у чому різниця?

Інвертор проти перетворювача: напрямок перетворення та форма сигналу

Порівнюючи інвертор і перетворювач, плутанина часто виникає через змішування різних рівнів абстракції. З погляду таксономії, перетворювач — це ширша родина, яка включає перетворення AC↔DC, DC↔DC та AC↔AC, тоді як інвертор зазвичай позначає конкретно DC в AC. Але в реальних системах самого лише напрямку перетворення недостатньо: мережеві інвертори оцінюються значною мірою за якістю форми сигналу, поведінкою синхронізації та логікою захисту. Таблиця нижче уточнює межу, порівнюючи напрямок перетворення та типові пріоритети щодо форми сигналу/керування.

Головний висновок не в тому, що одне є більш досконалим, а в тому, що ці терміни мають різний обсяг і оцінюються по-різному. Якщо ваше завдання — перетворити постійний струм на змінний струм мережевої якості, ви природно зосереджуєтеся на вимогах, специфічних для інвертора, таких як синхронізація, THD і захист мережі (включно із захистом від островування). Якщо ваше завдання полягає в тому, що система також потребує узгодження напруги, ізоляції, PFC або двобічної роботи з акумулятором, то ви маєте справу з ширшим світом перетворювачів/PCS.

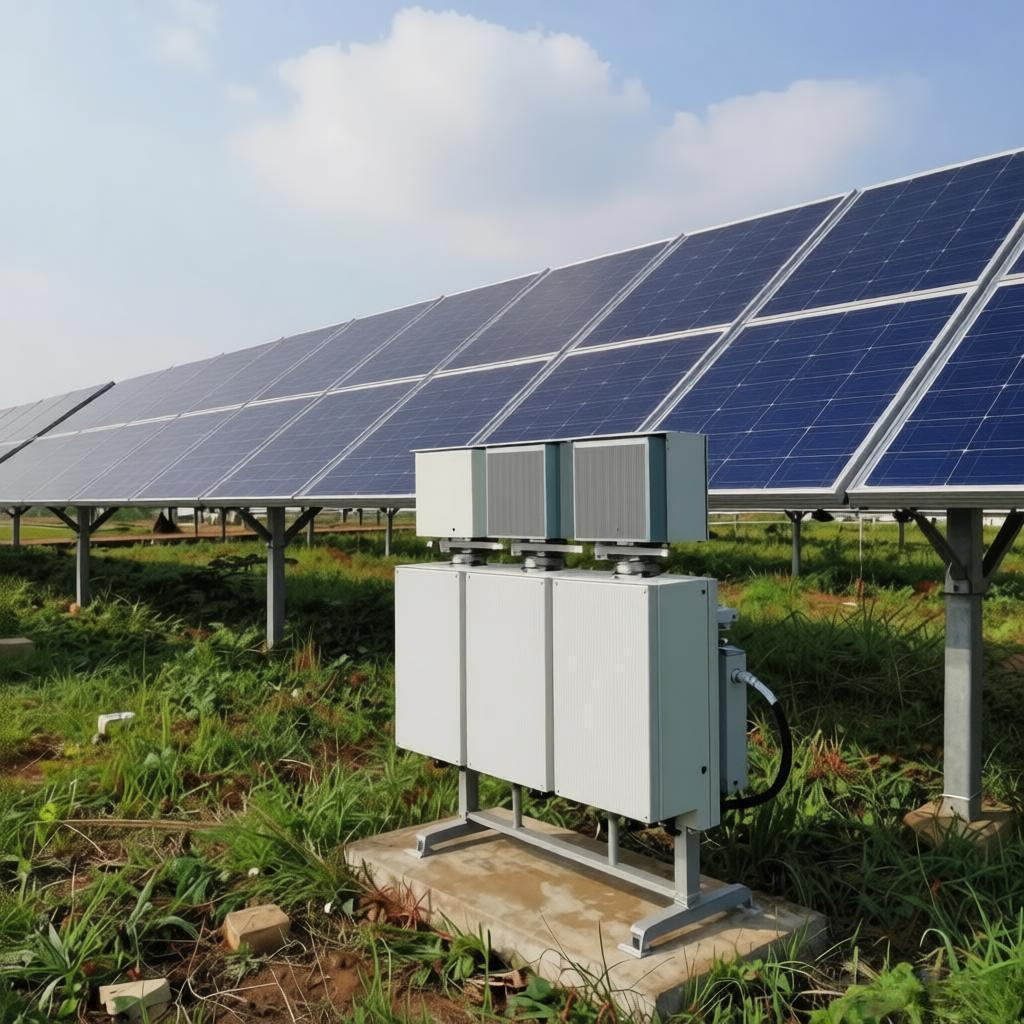

Силовий інвертор проти перетворювача: роль у системі та типові застосування

У проєктах з відновлюваної енергетики назва часто відповідає застосуванню: у чистих проєктах підключення PV до мережі зазвичай використовують назву «PV-інвертор»; у проєктах зберігання енергії — де центральне місце займають двобічний потік і диспетчерське керування — часто кажуть PCS або силовий перетворювач. Тому таблиця нижче порівнює інвертор і перетворювач з погляду ролі в системі.

З цієї системної точки зору, коли йдеться про те, як працює перетворювач і як працює гібридний сонячний інвертор, інвертор і перетворювач часто не є взаємовиключними. Система «фотовольтаїка плюс накопичення» може включати функцію PV-інвертора (мережевий інтерфейс змінного струму якістю як у мережі та MPPT з боку фотовольтаїки) та додаткові каскади перетворення (DC-DC для узгодження напруги або двобічна функція PCS для заряду/розряду батареї). Тож вибір має ґрунтуватися менше на назві та більше на тому, чи потрібен вам двобічний потік енергії, робота в режимі резервування та диспетчерське керування.

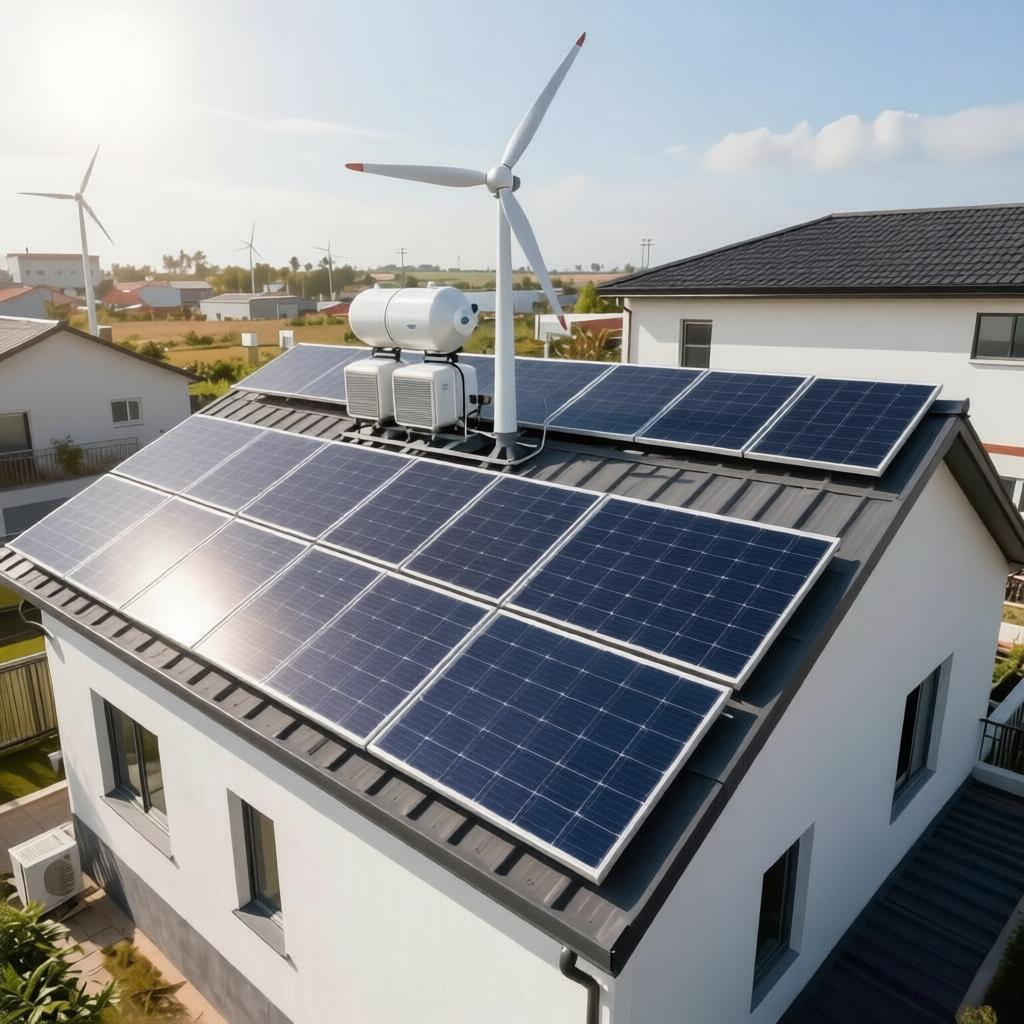

Компроміси щодо вартості, ефективності, керування та обслуговування

По-перше, вартість часто є найпомітнішим компромісом на етапі планування проєкту. Однобічний мережевий PV-інвертор зазвичай є найекономічнішим вибором, коли мета проєкту — просте перетворення DC в AC плюс збирання енергії фотовольтаїки (MPPT) і відповідність вимогам мережі. Щойно ви додаєте двобічну роботу з батареєю, можливість резервування/EPS і глибшу координацію системи (зв'язок з BMS/EMS, логіку перемикання, додаткові датчики), специфікація апаратного забезпечення та обсяг валідації зазвичай зростають, тож гібридні інвертори/архітектури на основі PCS часто коштують дорожче на старті, але вони можуть відкрити додаткові джерела цінності, як-от оптимізація власного споживання, арбітраж за тарифами TOU, згладжування піків і стійкість.

По-друге, ефективність слід оцінювати за тим, як система фактично працює, а не за одним піковим показником. Порівняння ефективності має сенс лише тоді, коли ви порівнюєте правильні речі: не лише пікову ефективність, а й криву ефективності в усьому діапазоні роботи, в якому ви фактично працюватимете (поведінка при частковому навантаженні, типові рівні опромінення та режими заряду/розряду). Спеціалізовані PV-інвертори можуть бути надзвичайно ефективними у своїй розрахунковій зоні, тоді як рішення з великою часткою накопичення або багатокаскадні рішення можуть додавати зайві етапи перетворення (наприклад, DC-DC плюс DC-AC або AC-DC-AC у деяких режимах роботи). Однак вдалий вибір топології, сучасні напівпровідникові прилади та якісний тепловий дизайн можуть утримувати втрати низькими — тож найкраща практика полягає в тому, щоб перевіряти за технічними описами й, ідеально, за даними польових випробувань для конкретної моделі та конфігурації.

По-третє, вимоги до контролю складності та відповідності мережевим нормам часто зумовлюють конструкційні ризики та зусилля на інтеграцію. Мережеві фотоелектричні інвертори жорстко обмежені правилами приєднання та вимогами до якості електроенергії: вони повинні синхронізуватися з мережею, утримувати гармонійні спотворення в межах норм і реалізовувати захисну поведінку, таку як захист від островування. Накопичувальні PCS або гібридні інвертори успадковують усі ці вимоги до мережевого інтерфейсу, а потім додають обмеження з боку батареї (обмеження SOC, температурні обмеження, обмеження C-rate), а також стратегії експлуатації вищого рівня (планування заряду/розряду, обмеження експорту, управління попитом). Як наслідок, стек керування та обсяг верифікації для систем із накопиченням зазвичай ширші, а якість інтеграції (зв'язок, зрілість прошивки та координація захисту) стає ключовим фактором диференціації.

Нарешті, технічне обслуговування та щоденна експлуатація визначають, чи відповідає продуктивність протягом життєвого циклу бізнес-кейсу. З точки зору O&M, розгортання лише фотоелектричного інвертора часто управляється навколо доступності, сигналів тривоги, віддаленого моніторингу, оновлень прошивки та швидкої локалізації несправностей—тому надійність, діагностика та швидкість сервісного реагування домінують. Коли впроваджуються батареї, обсяг обслуговування розширюється, включаючи стан батареї, сигнали тривоги BMS, терморегулювання, стратегію циклування та стабільність зв'язку; усунення несправностей також стає більш системним, оскільки проблеми можуть походити від батареї, проводки, датчиків або політики EMS, а не лише від силового каскаду. Компроміс полягає в тому, що архітектури з підтримкою накопичення забезпечують значно більшу операційну гнучкість і стійкість, що може виправдати додаткову складність O&M, коли застосування справді виграє від керованих потоків енергії.

Як вибрати

Найпрактичніший спосіб вибору між high efficiency solar inverteр та рішенням, орієнтованим на перетворювач/PCS, — почати з варіанта використання, а не з назви пристрою. Якщо ваша мета — переважно мережева фотоелектрична генерація (експорт та/або просте самоспоживання) з мінімальною складністю, спеціалізований фотоелектричний інвертор зазвичай є найпростішим варіантом. Якщо ваша мета включає перерозподіл енергії, резервне живлення або максимізацію самоспоживання з батареєю, ви вже обираєте не лише інвертор——ви обираєте архітектуру з підтримкою накопичення (гібридний інвертор та/або PCS плюс батарея), де двонаправлене перетворення та системна координація стають центральними.

Далі перетворіть сценарій використання на контрольний перелік системної архітектури та інтерфейсів. Підтвердьте, чи потрібен вам двонаправлений потік потужності (заряджання та розряджання), чи потрібен вам резервний режим/EPS і яку поведінку перемикання можуть витримати ваші критичні навантаження, а також чи ваш об'єкт однофазний чи трифазний. На цьому етапі вам також слід зафіксувати очікування щодо взаємодії з мережею — зокрема потреби в реактивній потужності, поведінку в слабкій мережі, обмеження експорту та, що найважливіше, вимоги до приєднання й сертифікації, застосовні у вашому регіоні, — оскільки ці обмеження можуть на ранньому етапі виключити варіанти, які інакше виглядали б привабливо.

Нарешті, ухвалюйте рішення на основі параметрів і робочих профілів, а не маркетингових ярликів. Порівнюйте ефективність там, де це має значення (криві ефективності в типових для вас точках навантаження/опромінення, а не лише пікові показники), можливості з боку PV, як-от кількість MPPT і граничні значення вхідного струму, функції моніторингу/O&M (тривоги, віддалені оновлення, діагностика) та покриття гарантією/сервісом, що відповідає ризикам вашого проєкту. На практиці «кращим» є той вибір, чиї електричні інтерфейси, статус відповідності та підтримка протягом життєвого циклу узгоджуються з тим, як система фактично використовуватиметься й обслуговуватиметься.

Огляд

Інвертор зазвичай означає пристрій, що перетворює постійний струм на змінний, який зазвичай використовується в сонячних PV-системах для виробництва сумісної з мережею змінної потужності. Перетворювач — це ширший термін силової електроніки, що охоплює DC-DC, AC-DC, DC-AC (інвертори) та AC-AC перетворення; у сфері зберігання енергії він часто передбачає двонаправлене перетворення потужності для заряджання й розряджання батареї.

Під час проєктування системи вибирайте залежно від потрібної вам ролі. Для проєктів лише з PV, підключених до мережі, спеціалізований PV-інвертор зазвичай простіший і економічніший. Для застосувань PV + батарея (резервний режим/EPS, обмеження експорту, зсув за TOU, згладжування піків) вам зазвичай потрібні можливості гібридного інвертора/PCS-типу, де ключовими є двонаправлене керування та координація з BMS/EMS.

Часті запитання

Q1: Чи інвертор є різновидом перетворювача?

Так. Інвертор (DC→AC) є конкретним різновидом перетворювача потужності.

Q2: Коли слід використовувати стандартний PV-інвертор?

Коли проєкт переважно передбачає передачу сонячної енергії до навантаження/мережі й не потребує керування заряджанням/розряджанням батареї.

Q3: Коли перетворювач/PCS або гібридний інвертор підходить краще?

Коли вам потрібна двонаправлена робота з батареєю, резервний режим/EPS, згладжування піків, арбітраж за TOU або контроль експорту.

Q4: Що ще варто порівнювати, крім номінальної потужності в кВт?

Ефективність у всьому діапазоні роботи, обмеження MPPT/входу, функції підтримки мережі/захисту, необхідні сертифікати, моніторинг/діагностика та сервіс/гарантія.

Q5: Чи завжди додаткові етапи перетворення знижують ефективність?

Вони можуть, особливо за часткового навантаження або коли потужність проходить через кілька етапів, тому перевіряйте продуктивність у ваших реальних режимах роботи.
