Огляд
Гібридний сонячний інвертор — це вдосконалений інвертор, який поєднує функції сонячного інвертора та інвертора для акумулятора. Він керує потоком електроенергії між сонячними панелями, системою зберігання енергії та електромережею, дозволяючи сонячній енергосистемі зберігати надлишкову енергію та використовувати її пізніше, коли виробництво сонячної енергії низьке.
Гібридні інвертори допомагають максимізувати власне споживання сонячної енергії, енергетичну незалежність та надійність резервного живлення, що робить їх однією з найбільш широко використовуваних технологій інверторів у сучасних сонячних системах.
Оскільки вони підтримують як роботу в мережі, так і роботу від акумулятора, гібридні інвертори зазвичай використовуються в житлових сонячних системах, комерційних сонячних установках та системах зберігання енергії.
Гібридний сонячний інвертор — це пристрій перетворення електроенергії, який об’єднує сонячну генерацію, акумуляторне зберігання та взаємодію з електромережею в одну інтелектуальну систему.
Його основна роль — перетворювати постійний струм, що генерується сонячними панелями, у придатний для використання змінний струм, одночасно інтелектуально керуючи потоками енергії між: сонячними панелями, акумуляторним сховищем, побутовими навантаженнями та комунальною електромережею.
На відміну від традиційних сонячних інверторів, гібридні інвертори можуть зберігати надлишкову сонячну енергію в акумуляторах для подальшого використання, дозволяючи домогосподарствам і підприємствам зменшити залежність від електромережі.
Гібридний сонячний інвертор перетворює постійний струм (DC), що генерується сонячними панелями, у змінний струм (AC), який можна використовувати для живлення побутових приладів та подавати в електромережу.
Якщо сонячні панелі виробляють більше електроенергії, ніж потрібно негайно, надлишок енергії можна зберігати в акумуляторах для подальшого використання. Гібридний інвертор керує процесом заряджання акумуляторів, забезпечуючи їхнє ефективне та безпечне заряджання від сонячних панелей.
Коли виникає попит на електроенергію, але сонячні панелі виробляють недостатньо енергії або не виробляють її взагалі, гібридний інвертор може споживати електроенергію з акумуляторів, щоб забезпечити необхідну енергію. Ця функція дає змогу системі постачати електроенергію в періоди низької сонячної активності або під час відключення електроенергії.
У гібридній сонячній енергосистемі гібридний інвертор також може взаємодіяти з електричною мережею. Він забезпечує двонаправлений потік електроенергії, що означає, що надлишок електроенергії від сонячних панелей або акумуляторів може бути повернутий у мережу, а електроенергія також може забиратися з мережі за потреби. Така взаємодія з мережею забезпечує додаткову гнучкість і надійність системи. (відповідно до стандартів IEEE 1547).
Гібридні сонячні інвертори зазвичай включають можливості моніторингу та керування. Вони можуть відстежувати роботу сонячних панелей, акумуляторів та системи в цілому, надаючи дані в реальному часі про виробництво, споживання та зберігання енергії. Деякі інвертори також пропонують розширені функції, як-от віддалений моніторинг і керування через смартфонні застосунки або веб-інтерфейси.
Поєднуючи функції сонячного інвертора та інвертора для акумулятора, гібридний сонячний інвертор спрощує встановлення та керування гібридною сонячною енергосистемою. Він оптимізує використання енергії, збільшує власне споживання сонячної енергії та забезпечує резервне живлення під час відключень, що робить його універсальним і ефективним компонентом системи відновлюваної енергетики.
Гібридний інвертор, також відомий як багаторежимний інвертор, — це пристрій, який поєднує функціональні можливості мережевого інвертора та інвертора на основі акумулятора. Його основне призначення — керувати потоком електричної енергії між відновлюваними джерелами енергії, такими як сонячні панелі або вітрові турбіни, електричною мережею та системами зберігання енергії, наприклад акумуляторами.

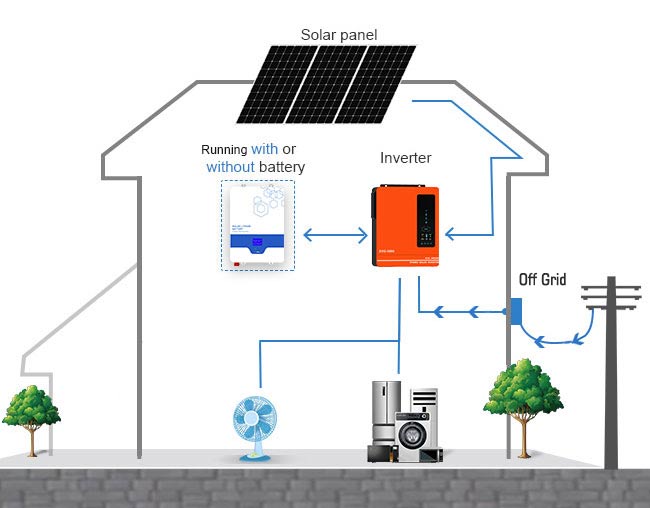

Принцип роботи гібридного інвертора передбачає різні режими роботи залежно від доступних джерел енергії та потреб електричної системи. Нижче наведено загальний огляд його роботи:
У цьому режимі, коли сонячні панелі або інші відновлювані джерела енергії виробляють електроенергію, гібридний інвертор перетворює потужність постійного струму (DC), вироблену цими джерелами, у потужність змінного струму (AC), яку можна використовувати для побутових приладів або повертати в електричну мережу. Він синхронізує напругу та частоту змінного струму з мережею, щоб забезпечити стабільне та безпечне підключення.
Коли відновлювані джерела енергії виробляють надлишкову енергію, яка не споживається негайно і не експортується в мережу, гібридний інвертор спрямовує надлишок енергії на заряджання підключеної системи акумуляторного зберігання. Він регулює процес заряджання, щоб оптимізувати роботу акумулятора та запобігти перезаряджанню.
У періоди, коли відновлювані джерела енергії не можуть задовольнити попит на електроенергію, наприклад уночі або в періоди низької сонячної інсоляції, гібридний інвертор використовує енергію, накопичену в акумуляторах. Він перетворює постійний струм від акумуляторів у змінний струм для живлення підключених споживачів, забезпечуючи безперервне електропостачання навіть за відсутності мережі.
У разі відключення електроенергії або збою в постачанні з мережі гібридний інвертор може автоматично перейти в режим резервного живлення від мережі. Він від'єднується від мережі та працює в острівному режимі, використовуючи енергію, накопичену в акумуляторах, для живлення критично важливих навантажень, забезпечуючи безперебійне електропостачання.
Для забезпечення цих різних режимів роботи гібридний інвертор включає вдосконалені алгоритми керування та компоненти силової електроніки. До цих компонентів належать перетворювачі постійного струму в змінний, контролери MPPT (відстеження точки максимальної потужності) для сонячних панелей, контролери заряду акумуляторів, схеми синхронізації з мережею та захисні пристрої для забезпечення безпечної та ефективної роботи.
Важливо зазначити, що конкретний принцип роботи гібридного інвертора може відрізнятися залежно від виробника та конструкції системи. Тому завжди рекомендується звертатися до документації виробника або посібника користувача для отримання детальної інформації про конкретну модель гібридного інвертора.
| Звичайний інвертор | Гібридний інвертор | |
| Функціональність | Звичайний інвертор перетворює постійний струм (DC) від батареї або сонячних панелей у змінний струм (AC) для живлення побутових приладів під час відключень електроенергії. | Гібридний інвертор виконує ту саму функцію, що й звичайний інвертор, але також має додаткові можливості для управління кількома джерелами енергії, такими як сонячні панелі, батареї та електромережа. Він може оптимізувати споживання енергії, інтелектуально перемикаючись між різними джерелами живлення залежно від їх доступності та попиту. |
| Джерела енергії | Звичайний інвертор зазвичай працює з одним джерелом енергії, таким як батарея або сонячні панелі. | Гібридний інвертор може одночасно працювати з кількома джерелами енергії. Він може інтегрувати енергію від сонячних панелей, батарей та електромережі, що забезпечує більшу гнучкість та управління енергією. |
| Заряджання батареї | Звичайний інвертор може заряджати батареї, використовуючи енергію від електромережі або генератора, але він не може заряджати батареї за допомогою сонячної енергії. | Гібридний інвертор може заряджати батареї за допомогою сонячної енергії, енергії з електромережі або їх поєднання. Він може надавати пріоритет сонячній енергії для заряджання батарей протягом дня та перемикатися на електромережу, коли сонячної енергії недостатньо. |
| Взаємодія з мережею | Звичайний інвертор не призначений для взаємодії з електромережею, окрім забезпечення резервного живлення під час відключень. | Гібридний інвертор здатен взаємодіяти з електромережею. Він може передавати надлишкову енергію, вироблену сонячними панелями, назад у мережу, що дозволяє здійснювати чистий облік електроенергії та потенційно отримувати кредити або зменшувати рахунки за електроенергію. |
| Управління енергією | Звичайний інвертор не має розширених функцій управління енергією. Він просто перетворює постійний струм у змінний і подає його на підключене навантаження. | Гібридний інвертор зазвичай включає розширені функції управління енергією. Він може відстежувати та оптимізувати споживання енергії на основі таких факторів, як ціни на електроенергію, час використання та ємність акумулятора, що забезпечує ефективніше споживання енергії. |
| Енергетична незалежність | Звичайний інвертор забезпечує резервне живлення під час відключень, але покладається на електромережу як основне джерело живлення. | Гібридний інвертор забезпечує вищий рівень енергетичної незалежності. Він може поєднувати енергію від сонячних панелей та акумуляторів, зменшуючи залежність від електромережі та потенційно дозволяючи автономну роботу в певних сценаріях. |
Ось основні відмінності між гібридним інвертором і звичайним інвертором. Вибір між ними залежить від конкретних енергетичних потреб, уподобань та бажаного рівня управління енергією й незалежності.
| Гібридний інвертор | Автономний інвертор | |
| Функціональність | Гібридний інвертор призначений для роботи як у режимі підключення до мережі, так і в автономному режимі. Він може працювати з відновлюваними джерелами енергії, такими як сонячні панелі та акумулятори, а також взаємодіяти з комунальною електромережею. Він пропонує такі функції, як зберігання енергії, резервне живлення та можливість експорту надлишкової енергії в мережу. | Автономний інвертор спеціально розроблений для автономних систем, де немає підключення до комунальної електромережі. Він використовується в автономних або віддалених місцях і працює з акумуляторами та іншими джерелами енергії для незалежного забезпечення живленням. |
| Взаємодія з мережею | Гібридні інвертори мають здатність синхронізуватися з комунальною електромережею. Вони можуть експортувати надлишкову енергію, вироблену з відновлюваних джерел, у мережу, а також забирати енергію з мережі за потреби. | Автономні інвертори не призначені для взаємодії з комунальною електромережею, оскільки вони призначені для самодостатніх систем. Вони не мають можливості експортувати енергію в мережу або отримувати енергію з неї. |
| Заряджання акумулятора | Гібридні інвертори оснащені можливістю заряджання акумуляторів. Вони можуть ефективно заряджати акумулятори з різних джерел, таких як сонячні панелі або мережа. Вони оптимізують процес заряджання на основі таких факторів, як ємність акумулятора та доступні джерела енергії. | Автономні інвертори в першу чергу призначені для заряджання акумуляторів в автономних системах. Вони надають пріоритет заряджанню від відновлюваних джерел енергії, таких як сонячні панелі або вітрові турбіни, оскільки резервне живлення від мережі відсутнє. |
| Управління енергією | Гібридні інвертори мають передові системи управління енергією, які можуть визначати пріоритети та керувати різними джерелами енергії, включаючи сонячну енергію, зберігання в акумуляторах та мережу. Вони можуть інтелектуально перемикатися між цими джерелами на основі таких факторів, як доступність енергії, час доби та попит. | Автономні інвертори можуть не мати такого ж рівня можливостей управління енергією, як гібридні інвертори. Вони зазвичай розроблені для покладання на відновлювані джерела енергії та акумулятори для живлення в автономних системах, без потреби в складних функціях управління енергією. |
Підсумовуючи, основні відмінності між гібридним інвертором та автономним інвертором полягають у їхній функціональності, можливостях взаємодії з мережею, функціях заряджання акумулятора та системах управління енергією. Гібридні інвертори призначені для систем, які можуть працювати як у мережі, так і поза нею, тоді як автономні інвертори спеціально розроблені для автономних систем без будь-якого підключення до комунальної електромережі.
Як інженер із 16-річним досвідом у цій галузі, рекомендую оцінити такі технічні показники:
Ефективність перетворення: Ефективність MPPT: 99,0% - 99,9%; Макс. ефективність (від PV до AC): 97,0% - 98,5%; Європейська ефективність: 96,5% - 97,5%; Ефективність заряду/розряду батареї: 94% - 95,5%
Сумісність із хімією батарей: Переконайтеся, що інвертор підтримує зв'язок із BMS (системою управління батареєю) для літій-залізо-фосфатних (LiFePO4) батарей.
Час перемикання: Для чутливої електроніки час перемикання <10 мс є критично важливим для безперебійного резервного живлення.
Масштабованість: Обирайте модульні конструкції (як-от серія Anern EVO), які дозволяють паралельне розширення в міру зростання ваших енергетичних потреб.
Сертифікація: Переконайтеся в дотриманні вимог UL 1741, FCC, IEC 62109-1/-2 та CE, щоб гарантувати довгострокову безпеку та відповідність законодавству щодо підключення до електромережі.
Згідно з галузевими показниками продуктивності [3], термін експлуатації гібридного сонячного інвертора зазвичай становить від 10 до 15 років залежно від терморегулювання та циклів навантаження. Читати далі: Які фактори впливають на термін служби інверторів?
Так. Гібридний сонячний інвертор може працювати без акумулятора, функціонуючи як стандартний сонячний інвертор. Він перетворює постійний струм від сонячних панелей на змінний струм для домашнього використання або передачі в мережу. Однак без акумулятора надлишкова сонячна енергія не зберігається, тому живлення доступне лише протягом світлових годин. Коли підключено акумулятор, інвертор також може зберігати надлишкову енергію та подавати її, коли виробництво сонячної енергії низьке або вночі.
Гібридні сонячні інвертори вирішують проблеми з перебоями в електромережі трьома способами:
Режим підключення до мережі: відключається від мережі під час відключень електроенергії для забезпечення безпеки, призупиняючи подачу електроенергії до відновлення мережі.
Резервний режим: використовує підключену батарею для автоматичного живлення під час відключень, а потім заряджається після відновлення мережі.
Автономний режим: працює незалежно від мережі, використовуючи сонячні панелі та акумулятори, що ідеально підходить для віддалених районів або тривалих відключень.
Читати далі: Як гібридні сонячні інвертори захищають від збоїв електромережі
Під час надлишкового виробництва сонячної енергії гібридний інвертор може:
Подавати електроенергію в мережу, якщо є підключення, отримуючи кредити або платежі.
Заряджати батареї, щоб зберігати надлишкову енергію для подальшого використання.
Живити побутові навантаження безпосередньо, щойно батареї заповняться.
Зменшувати потужність (обмеження генерації), коли накопичення та експорт у мережу недоступні, запобігаючи перевантаженню системи.
Так, гібридні сонячні інвертори можуть підходити для комерційного використання. Гібридні сонячні інвертори розроблені для роботи як із сонячними панелями, так і з системами акумуляторного зберігання, що забезпечує більшу гнучкість і контроль над електроенергією, виробленою з сонячної енергії. Вони зазвичай використовуються як у житлових, так і в комерційних умовах.
Термін окупності гібридної сонячної інверторної системи — це проміжок часу, за який початкові інвестиції в систему окупаються завдяки економії енергії та потенційно іншим фінансовим вигодам. Простіше кажучи, це тривалість, за яку сукупна економія енергії, отримана від системи, дорівнює початковій вартості системи. Концепція терміну окупності має вирішальне значення для оцінки фінансової доцільності та привабливості інвестицій у гібридну сонячну інверторну систему
Так, гібридні сонячні інвертори розроблені для сумісності з різними технологіями акумуляторів. Їхня універсальність дозволяє їм безперешкодно працювати з різними типами батарей, кожен з яких має свої характеристики та переваги. Ця сумісність є значною перевагою, оскільки дає користувачам змогу обрати технологію акумуляторів, яка найкраще відповідає їхнім потребам, бюджету та конкретним енергетичним цілям.
[1] Гібридні сонячні системи: проектування та застосування.[J]. Ahmet Aktas, Yagmur Kircicek · 2021
[4] Мережева та автономна гібридна сонячна енергосистема для опріснювальної установки.[J]. C Ghenai, A Merabet, T Salameh, EC Pigem - Desalination, 2018 - Elsevier
