Посібник зі встановлення сонячної енергосистеми

Цей посібник зі встановлення містить вичерпний і стандартизований довідковий матеріал для встановлення сонячних енергетичних систем Anern, включаючи автономні сонячні системи, гібридні сонячні системи, системи зберігання енергії (ESS), сонячні контролери заряду MPPT та портативні рішення для зберігання сонячної енергії. Він призначений для професійних монтажників, підрядників EPC, дистриб'юторів і команд технічної підтримки.

1. Що таке сонячна енергетична система Anern?

Сонячна енергетична система Anern — це інтегроване енергетичне рішення, яке поєднує сонячні панелі, інвертори, контролери заряду та акумуляторні накопичувачі для забезпечення стабільного та надійного електропостачання для житлових, комерційних і промислових застосувань. Ці системи можуть працювати в автономній, гібридній або резервній конфігурації залежно від вимог проєкту.

2. Інструкції з техніки безпеки (обов'язкові)

• Встановлення повинно виконуватися лише кваліфікованим персоналом.

• Відключіть усі джерела живлення змінного та постійного струму перед встановленням або технічним обслуговуванням.

• Дотримуйтесь усіх місцевих електротехнічних норм, стандартів і правил.

• Не допускайте короткого замикання клем акумулятора або зміни полярності.

• Забезпечте належне заземлення всіх компонентів системи.

3. Огляд компонентів системи

Типова сонячна енергосистема Anern включає:

• Сонячні панелі (фотоелектрична батарея)

• Сонячний інвертор або інвертор-зарядний пристрій

• Сонячний контролер заряду MPPT (за наявності)

• Акумуляторна батарея (свинцево-кислотна або літієва)

• Розподільна коробка змінного струму та електричні навантаження

• Пристрої захисту постійного струму (автоматичні вимикачі, запобіжники)

• Модулі моніторингу або зв'язку (опціонально)

4. Вимоги до середовища встановлення

• Встановлюйте обладнання в сухому, добре вентильованому місці, захищеному від пилу.

• Уникайте прямого сонячного світла, дощу, вологи та корозійних середовищ.

• Забезпечте мінімальний зазор 30 см навколо обладнання для вентиляції та обслуговування.

• Рекомендована температура навколишнього середовища для роботи: від 0°C до 40°C (якщо не зазначено інше).

5. Монтажне встановлення

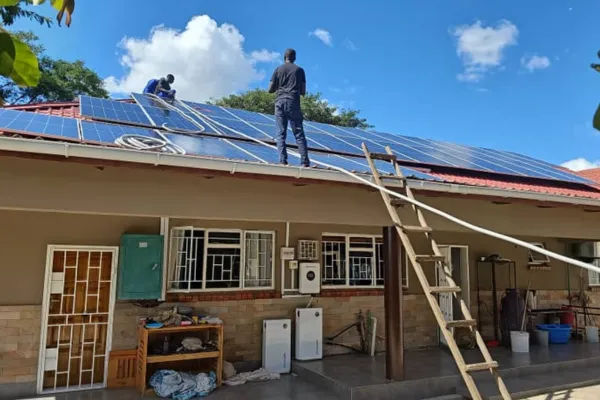

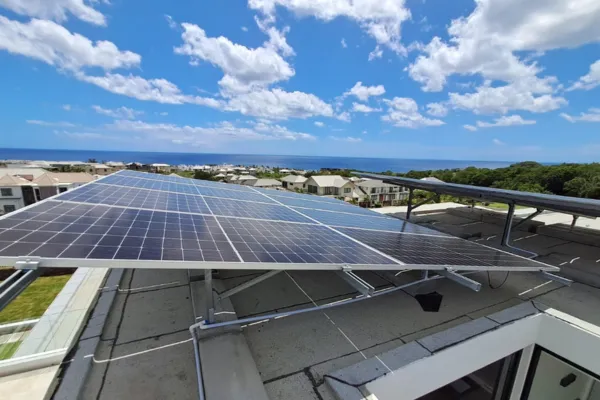

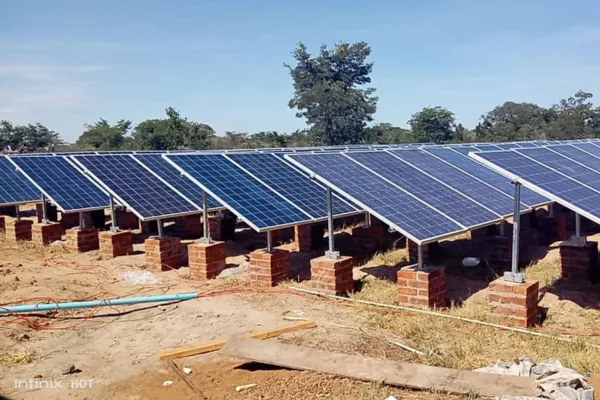

5.1 Сонячні панелі (фотомодулі)

• Встановлюйте панелі, орієнтовані на екватор (на південь у північній півкулі, на північ у південній півкулі).

• Переконайтеся, що панелі не затінені протягом дня.

• Використовуйте міцні монтажні конструкції та корозійностійкі кріплення.

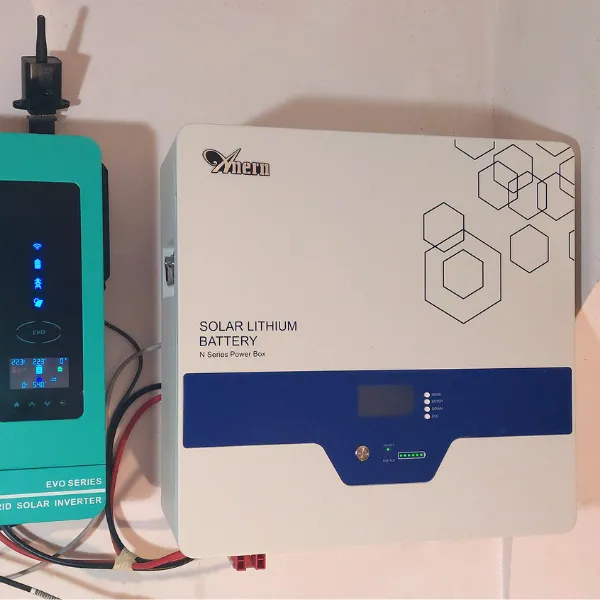

5.2 Інвертор і система зберігання енергії

• Встановлюйте інвертор або ESS на міцну негорючу стіну або стійку підлогу.

• Встановлюйте вертикально для забезпечення належного відведення тепла.

• Тримайте подалі від джерел тепла та легкозаймистих матеріалів.

5.3 Сонячний контролер заряду MPPT

• Встановлюйте близько до акумуляторної батареї, щоб мінімізувати падіння напруги.

• Монтуйте на вертикальній поверхні з достатнім потоком повітря.

6. Електропроводка та підключення

6.1 Послідовність підключення (критично важливо)

Правильний порядок підключення має вирішальне значення:

• Підключіть акумулятор до інвертора або контролера заряду

• Підключіть вихід змінного струму та навантаження

• Підключіть сонячні панелі (фотоелектрична батарея)

Недотримання цієї послідовності може призвести до пошкодження обладнання.

6.2 Підключення акумулятора

• Переконайтеся, що напруга акумулятора відповідає вимогам системи.

• Встановіть автоматичні вимикачі або запобіжники постійного струму між акумулятором та обладнанням.

• Використовуйте короткі товсті кабелі для зменшення втрат напруги.

• Для літієвих акумуляторів підключіть комунікаційні кабелі BMS, якщо це потрібно.

6.3 Підключення сонячної панелі (фотоелектричної)

• Переконайтеся, що напруга холостого ходу фотоелектричної системи не перевищує обмежень системи.

• Підключайте панелі послідовно або паралельно відповідно до проекту системи.

• Встановіть ізолятор або автоматичний вимикач постійного струму фотоелектричної системи для безпеки.

6.4 Змінний струм (AC) — електромонтаж

• Встановіть зовнішні автоматичні вимикачі змінного струму як для входу, так і для виходу.

• Забезпечте правильне підключення фазного проводу (L), нейтралі (N) та заземлення (PE).

• Не підключайте вихід змінного струму безпосередньо до електромережі, якщо система не підтримує підключення до мережі.

7. Заземлення та захист

• Належним чином заземліть усі компоненти системи.

• Використовуйте пристрої захисту від перенапруги там, де це потрібно.

• Забезпечте захист від надструму як на стороні постійного, так і на стороні змінного струму.

8. Конфігурація та налаштування системи

• Встановіть системну напругу відповідно до типу акумулятора.

• Налаштуйте тип акумулятора (свинцево-кислотний або літієвий).

• Відрегулюйте параметри заряджання та розряджання.

• Встановіть режим роботи інвертора (пріоритет сонячної енергії, пріоритет акумулятора, пріоритет мережі тощо).

9. Остаточна перевірка та процедура ввімкнення

Перед увімкненням:

• Переконайтеся, що всі з'єднання проводів надійні та правильні.

• Переконайтеся, що всі автоматичні вимикачі перебувають у положенні OFF.

Послідовність увімкнення:

• Увімкніть автоматичний вимикач акумулятора

• Увімкніть інвертор або контролер заряду

• Увімкніть автоматичний вимикач фотоелектричної системи

• Увімкніть автоматичний вимикач входу змінного струму (за наявності)

Перевірте стан системи на РК-дисплеї або індикаторах.

10. Експлуатація та технічне обслуговування

• Регулярно очищуйте сонячні панелі для підтримання ефективності.

• Періодично оглядайте кабелі, клеми та автоматичні вимикачі.

• Не загороджуйте вентиляційні отвори.

• Під час тривалого вимкнення від'єднайте фотоелектричне, акумуляторне та мережеве живлення.

11. Важливі примітки

• Продуктивність системи може знижуватися під час тривалих похмурих або дощових періодів.

• Ємність акумулятора та потреби навантаження мають бути належним чином узгоджені.

• Завжди звертайтеся до конкретних інструкцій із продукту для отримання детальних параметрів і розширених налаштувань.

Щоб переглянути посібник з обслуговування сонячних панелей.
