MPPT-контролер проти MPPT-інвертора: пояснення ключових відмінностей

Розуміння різниці між MPPT-контролером заряду та MPPT-інвертором є критично важливим під час проєктування або придбання сонячної енергосистеми. Хоча обидва пристрої використовують технологію відстеження точки максимальної потужності, вони відіграють принципово різні ролі в архітектурі системи. Плутанина між ними може призвести до неефективного проєктування системи, зайвих витрат або навіть обмеження продуктивності.

Тож у чому саме полягає різниця — і, що важливіше, як визначити, який із них насправді потрібен вашій системі?

Що таке MPPT-контролер заряду

MPPT-контролер заряду — це пристрій, який використовується в сонячних енергосистемах для регулювання напруги та струму, що надходять від сонячних панелей, перед тим як передати їх до акумуляторів. Його основна роль полягає в забезпеченні ефективного та безпечного заряджання акумуляторів при одночасній максимізації енергії, зібраної від сонячних панелей.

На відміну від базових контролерів заряду, MPPT-контролери (Maximum Power Point Tracking — відстеження точки максимальної потужності) активно відстежують оптимальну робочу точку сонячних панелей. Коли змінюються умови навколишнього середовища — наприклад, інтенсивність сонячного світла або температура — контролер динамічно коригує електричну робочу точку, щоб отримати максимальну доступну потужність.

Основний принцип базується на безперервній оптимізації співвідношення між напругою та струмом. Замість того щоб змушувати панель працювати при напрузі акумулятора (як це роблять PWM-контролери), MPPT-контролери перетворюють надлишкову напругу на додатковий струм, тим самим підвищуючи ефективність заряджання.

Це стає особливо цінним в автономних системах або системах зберігання енергії, де продуктивність акумулятора безпосередньо впливає на надійність системи. У таких сценаріях навіть незначне підвищення ефективності може суттєво покращити щоденну доступність енергії.

Що таке MPPT-інвертор?

MPPT-інвертор — це більш досконалий пристрій, який не лише виконує відстеження точки максимальної потужності, а й перетворює постійний струм, що генерується сонячними панелями, на придатний для використання змінний струм для навантажень або підключення до мережі. Іншими словами, він поєднує оптимізацію та перетворення потужності в одному пристрої.

Якщо ви хочете отримати докладніше пояснення, зверніться до нашого детального посібника: Що таке MPPT-інвертор: усе, що потрібно знати

У сонячній системі інвертор MPPT виконує роль центрального процесора. Він безпосередньо взаємодіє із сонячними панелями, відстежує їхню точку максимальної потужності, а потім перетворює оптимізований вихід постійного струму на змінний струм, який може живити обладнання, будівлі або подаватися в електромережу.

Порівняно з контролерами заряду MPPT, інвертори MPPT зазвичай використовуються в мережевих, гібридних або великомасштабних комерційних системах, де потрібен вихід змінного струму. У багатьох конфігураціях вони усувають потребу в окремому інверторі, спрощуючи проектування системи.

Контролер MPPT проти інвертора MPPT: ключові відмінності на перший погляд

На перший погляд різниця здається очевидною, але в реальних умовах вибір значною мірою залежить від цілей системи, типу навантаження та наявності акумуляторів.

Архітектура системи: як кожен пристрій вписується в сонячну установку

Щоб по-справжньому зрозуміти різницю між MPPT-контролерами та MPPT-інверторами, варто поглянути на те, як вони вписуються в повну сонячну систему.

У традиційній автономній системі з MPPT-контролером заряду система має багатоетапну архітектуру: сонячні панелі виробляють постійний струм, який потім регулюється MPPT-контролером перед збереженням в акумуляторах. Звідти окремий інвертор перетворює накопичену DC-енергію в змінний струм для використання приладами.

Така багаторівнева архітектура забезпечує гнучкість, особливо в менших системах або віддалених установках. Однак вона також додає додаткові компоненти, складність прокладання проводів і потенційні точки відмови.

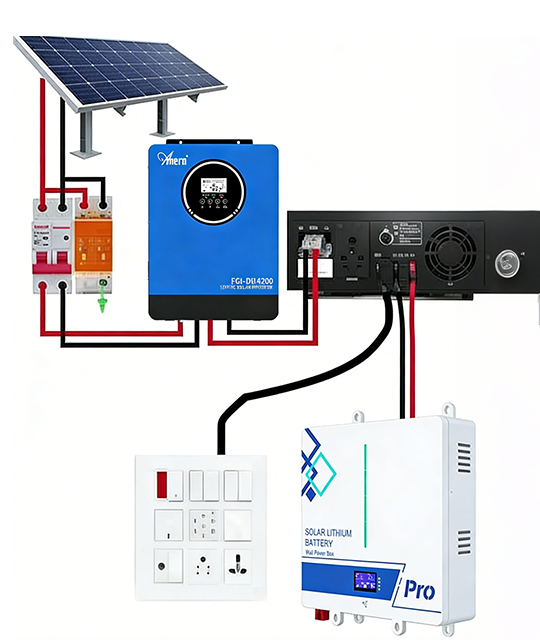

Натомість системи, побудовані на MPPT-інверторах, часто мають більш спрощену конструкцію. Інвертор безпосередньо підключається до сонячного масиву, виконує MPPT-оптимізацію та перетворює енергію в змінний струм за один крок. У гібридних системах він може також керувати заряджанням акумулятора всередині, що ще більше спрощує архітектуру.

Тож який підхід кращий? Залежить від ситуації. Якщо ваша система значною мірою залежить від акумуляторів і є відносно невеликою, конфігурації на основі контролера може бути достатньо. Але для більших систем, які потребують масштабованості, ефективності та спрощеної інтеграції, MPPT-інвертори зазвичай забезпечують надійніше рішення.

Відмінності перетворення енергії (DC–DC проти DC–AC)

В основі відмінності між цими двома пристроями лежить те, як вони здійснюють перетворення енергії.

MPPT-контролер заряду виконує перетворення постійного струму в постійний (DC-to-DC). Він приймає змінний вихідний сигнал постійного струму від сонячних панелей і регулює його відповідно до оптимальних вимог заряджання акумулятора. У цьому процесі він також забезпечує роботу панелей у точці максимальної потужності.

MPPT-інвертор, з іншого боку, виконує перетворення постійного струму в змінний (DC-to-AC). Після оптимізації вхідного сигналу постійного струму за допомогою MPPT-алгоритмів він перетворює електроенергію на змінний струм, який можна використовувати для більшості електричних пристроїв або подавати в мережу.

Ця відмінність має значні наслідки. Перетворення постійного струму в постійний зазвичай є ефективнішим і простішим, але воно обмежує систему застосуваннями на основі акумуляторів. Перетворення постійного струму в змінний, хоч і дещо складніше, уможливлює ширші варіанти використання, зокрема пряме живлення комерційних і промислових навантажень.

По суті, MPPT-контролери оптимізують енергію для зберігання, тоді як MPPT-інвертори оптимізують енергію для споживання.

Порівняння ефективності та продуктивності

З чисто технічного погляду, як MPPT-контролери, так і MPPT-інвертори є високоефективними, часто досягаючи ефективності перетворення понад 95%. Згідно з Національною лабораторією відновлюваної енергетики США (NREL), сучасні сонячні інвертори зазвичай працюють у діапазоні ефективності 96%–98% за стандартних умов, а деякі високопродуктивні системи перевищують 98% пікової ефективності.

MPPT-контролери вирізняються ефективністю заряджання акумуляторів, особливо в автономних умовах, де максимізація накопиченої енергії є критично важливою. Перетворюючи надлишкову напругу на корисний струм, вони забезпечують отримання акумуляторами максимально можливого заряду протягом дня. Це особливо важливо з огляду на те, що втрати в системах зберігання енергії можуть суттєво впливати на продуктивність системи. Міністерство енергетики США зазначає, що ефективність систем зберігання енергії зазвичай становить від 80% до 90%, а це означає, що оптимізація ефективності заряджання на попередньому етапі за допомогою MPPT стає необхідною для мінімізації загальних втрат у системі.

Однак MPPT-інвертори забезпечують ширшу ефективність на рівні системи. Поєднуючи MPPT-відстеження з перетворенням постійного струму в змінний, вони зменшують кількість етапів перетворення енергії, мінімізують втрати та спрощують конструкцію системи. Це стає дедалі актуальнішим у міру масштабування сонячних систем. Згідно з Міжнародним агентством з відновлюваної енергетики (IRENA), скорочення етапів перетворення та покращення продуктивності інверторів можуть суттєво збільшити загальний вихід системи, особливо в розгортаннях комерційного масштабу.

Більше того, сучасні сонячні інвертори досягли вражаючих показників ефективності. Провідні виробники тепер повідомляють про ефективність інверторів до 98–99%, що відображає швидкий прогрес у силовій електроніці та алгоритмах керування. Як підкреслює Національна лабораторія відновлюваної енергетики США (NREL):

«Навіть незначне підвищення ефективності інвертора може суттєво вплинути на загальний вихід енергії фотоелектричної системи протягом її життєвого циклу.»

З точки зору бізнесу це має значення. У комерційних і промислових застосуваннях навіть невелике підвищення ефективності системи може з часом призвести до значної економії коштів. Це особливо важливо, оскільки сонячна енергетика стає домінуючим сектором енергетичних інвестицій. Міжнародне енергетичне агентство повідомило, що глобальні інвестиції в сонячну енергетику у 2025 році перевищили 450 мільярдів доларів, що зробило її найбільшою окремою категорією в енергетичних інвестиціях у світі (https://www.iea.org/reports/world-energy-investment-2025).

При оцінці протягом життєвого циклу 10–20 років MPPT-інвертори часто забезпечують вищу рентабельність інвестицій завдяки їхній масштабованості, меншій кількості компонентів і вищому виходу енергії. Вища ефективність безпосередньо означає більше виробництво електроенергії, що, у свою чергу, знижує нормовану вартість електроенергії.

Отже, хоча обидві технології є ефективними, MPPT-інвертори, як правило, забезпечують більшу цінність у системах, де пріоритетами є продуктивність, масштабованість і довгострокова віддача. На дедалі конкурентнішому та орієнтованому на ефективність енергетичному ринку навіть незначні покращення продуктивності можуть з часом обернутися істотними фінансовими перевагами.

Як підключити MPPT-контролер заряду до інвертора

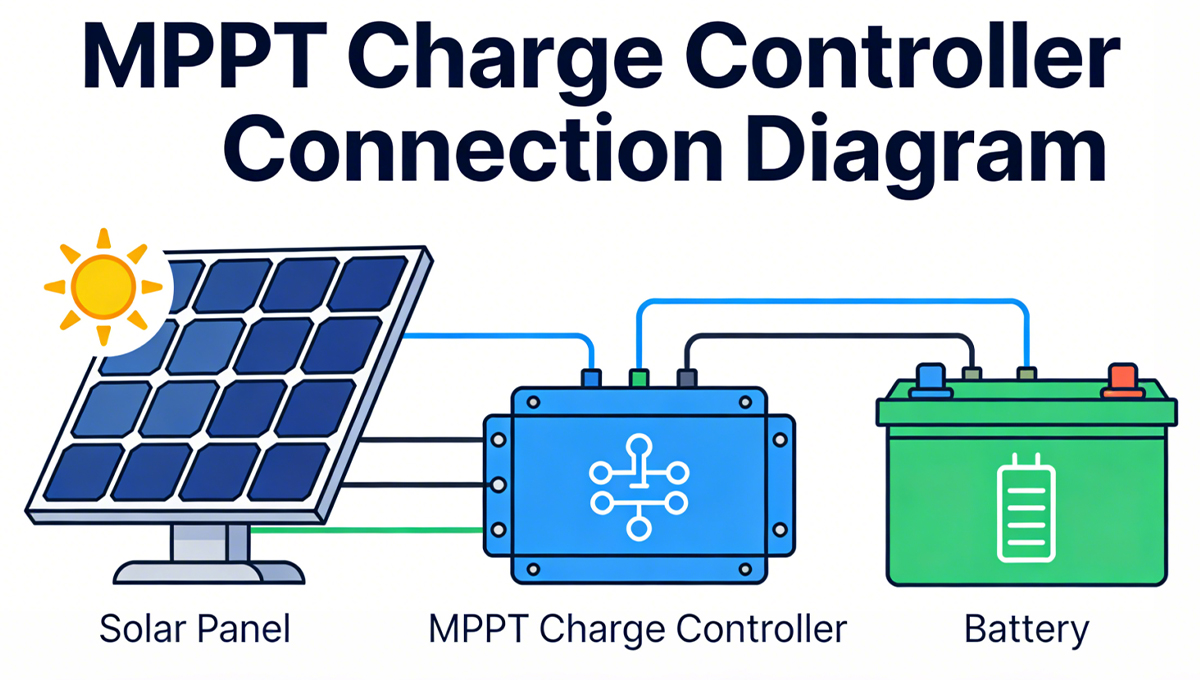

Підключення MPPT-контролера заряду до інвертора є поширеною вимогою в автономних і гібридних системах. Процес зазвичай передбачає підключення сонячних панелей до контролера заряду, який потім з'єднується з акумуляторною батареєю. Інвертор згодом підключається до батареї для перетворення накопиченої енергії постійного струму в змінний струм.

Ключовим моментом тут є сумісність. Номінальна напруга, ємність батареї та характеристики інвертора повинні узгоджуватися, щоб забезпечити безпечну та ефективну роботу. Належна електропроводка та захисні пристрої, такі як запобіжники та роз'єднувачі, також є обов'язковими.

Хоча саме підключення є простим, проектування системи відіграє критичну роль у загальній продуктивності. Неправильно налаштована система може звести нанівець переваги MPPT-технології в ефективності.

Поширені помилки при виборі між MPPT-пристроями

Однією з найпоширеніших помилок є припущення, що MPPT-контролери та MPPT-інвертори є взаємозамінними. Хоча вони використовують схожу технологію відстеження, їхні ролі в системі цілком різні.

Ще однією поширеною помилкою є недооцінка майбутньої масштабованості. Багато користувачів проєктують системи, виходячи лише з поточних потреб, а згодом виявляють, що їхня конфігурація не може легко розширюватися. У таких випадках інвестиція в MPPT-інвертор із самого початку могла б заощадити і час, і кошти.

Існує також проблема невідповідності застосувань. Наприклад, використання MPPT-контролера в системі, яка переважно потребує виходу змінного струму, може призвести до зайвої складності та неефективності.

Крім того, стабільність системи часто залишається поза увагою — особливо в регіонах із слабкими або нестабільними електромережами. У таких умовах вибір правильного інвертора стає ще критичнішим. Якщо ви працюєте в таких умовах, варто дізнатися, чому вам слід Обрати MPPT-інвертори для країн зі слабкими електромережами.

Зрештою, правильний вибір залежить від цілей вашої системи, сценарію застосування та довгострокових планів. Стратегічний підхід — а не лише технічний — може змінити все.

Поширені запитання про MPPT-контролери та інвертори

1. Чи можна використовувати одночасно MPPT-контролер і MPPT-інвертор в одній системі?
Так, особливо в гібридних системах. Контролер може керувати заряджанням акумулятора, тоді як інвертор виконує перетворення постійного струму на змінний.

2. Що краще для автономних систем?
MPPT-контролери зазвичай використовуються, але MPPT-інвертори дедалі частіше віддають перевагу для більших або складніших автономних конфігурацій.

3. Чи замінюють MPPT-інвертори контролери заряду?
У деяких гібридних системах — так. Багато сучасних MPPT-інверторів мають вбудовану функцію контролю заряду.

4. Чи вартий MPPT додаткових витрат?
Безумовно. Підвищена ефективність і вихід енергії зазвичай виправдовують вищі початкові інвестиції.

5. Яка головна різниця простими словами?
MPPT-контролер керує тим, як зберігається енергія, тоді як MPPT-інвертор керує тим, як енергія використовується.
