Повний посібник із MPPT сонячним інвертором (2026)

Сонячний інвертор MPPT (сонячний інвертор із відстеженням точки максимальної потужності) — це пристрій перетворення енергії, який безперервно регулює робочу напругу та струм фотоелектричних (PV) панелей, щоб забезпечити їхню роботу в точці максимальної потужності за мінливих умов освітлення та температури.

Порівняно з базовими інверторами або контролерами на основі ШІМ, сонячні інвертори MPPT можуть підвищити реальний вихід енергії приблизно на 10–30%, особливо за часткового затінення, мінливої інсоляції або високотемпературних умов. Сучасні інвертори MPPT можуть мати один або кілька незалежних каналів MPPT, що дає змогу гнучко проєктувати фотоелектричні стрінги та зменшувати втрати від неузгодженості.

У гібридних конфігураціях гібридні інвертори MPPT об'єднують перетворення сонячної енергії, заряджання та розряджання акумулятора й взаємодію з мережею в єдиній системі, що дозволяє безперебійну роботу в сценаріях підключення до мережі, автономної роботи та роботи зі слабкою мережею. Завдяки вищій ефективності, покращеній стабільності системи та кращій довгостроковій рентабельності інвестицій інвертори MPPT стали галузевим стандартом для житлових, комерційних і систем зберігання енергії сонячних систем у всьому світі.

Що таке сонячний інвертор MPPT

Інвертор MPPT (інвертор із відстеженням точки максимальної потужності) — це сонячний інвертор, який безперервно регулює робочу напругу та струм фотоелектричних (PV) панелей, щоб отримати максимальну доступну потужність за мінливих умов навколишнього середовища.

Сонячний інвертор із вбудованим контролером MPPT

Його також можна зустріти під назвами:

• Сонячний інвертор MPPT

• Інвертор з MPPT

• Інвертор-сонячний контролер заряду MPPT

• Гібридний сонячний інвертор MPPT

• Сонячний перетворювач MPPT




Хоча назви різняться, основна ідея залишається незмінною:

MPPT дає змогу інвертору інтелектуально узгоджувати оптимальну точку потужності фотоелектричної батареї замість того, щоб змушувати панелі працювати за фіксованої напруги.

З погляду системи, сонячний інвертор MPPT поєднує:

l Контроль заряду сонячної батареї за технологією MPPT

l Перетворення DC–AC

l Заряджання та розряджання акумулятора (для гібридних систем)

l Взаємодію з мережею та генератором

Практично кажучи:

Інвертор MPPT = високоефективне перетворення DC–AC + інтелектуальне відстеження максимальної потужності

Ключові переваги

l Безшовна робота в мережевому та автономному режимах

l Оптимізоване використання акумулятора

l Висока адаптивність до нестабільних або слабких мережевих середовищ

Що означає MPPT у сонячному інверторі?

MPPT розшифровується як Maximum Power Point Tracking (відстеження точки максимальної потужності).

У сонячному інверторі MPPT — це не окремий компонент, а поєднання:

• Керуючих алгоритмів

• Силової електроніки (зазвичай DC–DC перетворювачів)

• Систем зондування та зворотного зв'язку в реальному часі

• Основні функції MPPT включають:

• Відстеження оптимальної точки роботи за напругою та струмом фотоелектричних модулів

• Динамічне реагування на зміни освітленості, температури та затінення

• Збільшення корисної вихідної енергії порівняно з системами без MPPT

У реальних умовах експлуатації MPPT зазвичай підвищує вироблення енергії на 10–30%, залежно від клімату, конструкції системи та профілю навантаження.

Як працює MPPT у сонячному інверторі?

Інвертор з MPPT працює через високошвидкісний процес керування із замкнутим контуром, що складається з таких кроків:

1. Вибірка
Безперервне вимірювання напруги та струму фотоелектричної батареї в реальному часі.

2. Розрахунок потужності
Миттєва потужність розраховується за співвідношенням:
P = V × I

3. Алгоритмічне рішення
Вбудований алгоритм MPPT (наприклад, метод збурення та спостереження) порівнює поточні та попередні значення потужності.

4. Коригування робочої точки
На основі результатів роботи алгоритму інвертор коригує комутаційну поведінку каскаду перетворення постійного струму (наприклад, схем Boost або Buck-Boost), фактично змінюючи електричне навантаження, яке бачить фотоелектрична батарея.

5. Визначення точки максимальної потужності
Система сходиться до точки напруги-струму, яка забезпечує максимальну потужність.

6. Безперервне відстеження
Цей процес повторюється сотні разів на секунду, що забезпечує швидку реакцію на зміни навколишнього середовища.

7. Поширені алгоритми MPPT

Метод збурення та спостереження (P&O)
Широко використовується завдяки простоті та надійності. Він вносить невеликі збурення напруги та спостерігає за змінами потужності, з незначними коливаннями поблизу точки максимальної потужності.

Метод інкрементальної провідності
Визначає точку максимальної потужності шляхом порівняння миттєвої провідності та швидкості її зміни. Забезпечує вищу точність у стаціонарному режимі, але потребує швидшого та точнішого вимірювання.

У сучасних гібридних сонячних інверторах з MPPT робота MPPT тісно узгоджується з системами керування акумуляторами та логікою взаємодії з електромережею для підтримання загальної стабільності системи.

Яка функція MPPT у сонячному інверторі?

Електричні характеристики фотоелектричних модулів за своєю природою нелінійні. Для будь-якого заданого рівня опромінення та температури існує лише одна робоча точка, в якій вихідна потужність є максимальною.

Без MPPT:

Інвертор працює при фіксованій напрузі

Зміни умов навколишнього середовища зміщують справжню точку максимальної потужності

Виникають значні втрати енергії

Основні функції MPPT включають:

Максимізація вихідної енергії фотомодулів

Роз'єднання напруги фотоелектричної системи та напруги акумулятора або шини постійного струму

Покращення продуктивності за часткового затінення та слабкого освітлення

Підвищення загальної ефективності системи та економічної віддачі

MPPT можна порівняти з досвідченим гірським провідником, який постійно веде систему до вершини кривої потужності та підтримує роботу на цій вершині, коли умови змінюються.

Скільки MPPT має інвертор?

Інвертор з одним MPPT

• Один вхід MPPT, що керує всіма фотоелектричними стрінгами

• Підходить для однакової орієнтації даху

• Нижча вартість системи

Інвертор із двома або кількома MPPT

• Незалежне відстеження для різних фотоелектричних стрінгів

• Ідеально підходить для кількох напрямків даху або затінення

• Зменшує втрати від неузгодженості




Інвертори з двома MPPT наполегливо рекомендується для побутових сонячних систем та комерційних сонячних систем зі складною конфігурацією.

Що таке інвертор із двома MPPT?

Інвертор із двома MPPT містить два незалежні канали MPPT.

Це дає змогу:

• Різна орієнтація панелей (схід–захід, південь–північ)

• Різні моделі панелей або довжини стрінгів

• Вища гнучкість проєктування системи




На практиці подвійний MPPT часто забезпечує кращий вихід енергії, ніж сама лише вища потужність інвертора.

MPPT проти PWM сонячних контролерів заряду

MPPT став галузевим стандартом для сучасних систем сонячних інверторів.

Порівняння кривих потужності фотоелектричних систем: відмінності в продуктивності між MPPT і PWM

Додатково: https://www.anern.com/working-principle-of-pwm-and-mppt-solar-charge-controllers.html

Високовольтні та низьковольтні системи MPPT

Високовольтні MPPT-системи зазвичай забезпечують кращу ефективність і масштабованість.

Яка вартість сонячного інвертора з MPPT?

Ціноутворення на MPPT-інвертори залежить від:

• Номінальна потужність

• Кількість каналів MPPT

• Гібридна чи негібридна конструкція

• Сумісність з акумуляторами

Хоча MPPT-інвертори коштують дорожче за базові аналоги, збільшений вихід енергії зазвичай скорочує термін окупності.

Як вибрати правильний MPPT-інвертор?

Вибір MPPT-інвертора — це інженерне рішення на рівні системи, а не просте порівняння цін.

Ключові технічні параметри включають:

• Номінальна вихідна потужність змінного струму

• Ефективність відстеження MPPT (понад 99% вважається відмінною)

• Максимальна та європейська зважена ефективність

• Робочий діапазон напруги MPPT

• Початкова напруга

• Кількість незалежних каналів MPPT

• Рейтинг захисту від впливу навколишнього середовища (наприклад, IP65)

Належне узгодження цих параметрів забезпечує довгострокову стабільність системи та оптимальну продуктивність.

Вибір MPPT гібридного інвертора для різних сценаріїв застосування

У практичних проєктах вибір MPPT-інвертора рідко зводиться лише до пікової ефективності. Проєктувальники систем зазвичай оцінюють діапазон напруги PV, кількість каналів MPPT, сумісність з акумуляторами та стабільність мережі як єдине ціле.

Для житлових або малих комерційних систем зберігання енергії MPPT гібридний інвертор із широким діапазоном вхідної напруги PV та двома каналами MPPT дозволяє гнучко проєктувати конфігурацію панельних стрінгів, зберігаючи стабільну зарядку акумулятора. Сумісність із поширеними хіміями літієвих акумуляторів, такими як LiFePO₄, є важливою для довгострокової надійності системи.

У регіонах із нестабільними або слабкими мережами монтажники часто надають перевагу гібридним MPPT сонячним інверторам, здатним забезпечувати безперебійну координацію мережі, акумулятора та сонячної енергії, а не частим перемиканням режимів. З погляду виробництва, стабільні алгоритми MPPT, консервативний тепловий дизайн і довгострокова довговічність компонентів зазвичай мають більший вплив на термін служби системи, ніж незначний приріст ефективності, виміряний у лабораторних умовах.

Такий орієнтований на систему підхід допомагає забезпечити стабільну продуктивність у різноманітних умовах експлуатації.

Деякі приклади застосування MPPT гібридних інверторів за регіонами

Африка: надійність передусім у слабких або нестабільних електромережах

У багатьох африканських країнах нестабільність електромережі, часті відключення та обмежене покриття мережі роблять гібридні інвертори MPPT ключовим компонентом інфраструктури, а не додатковим покращенням.

Типові пріоритети системи включають:

• Широкий діапазон вхідної напруги PV для гнучкого проєктування ланцюгів

• Надійна координація роботи батареї та сонячних панелей для тривалих періодів резервного живлення

• Стабільна продуктивність MPPT за високих температур і мінливого рівня опромінення

Гібридні сонячні інвертори MPPT зазвичай використовуються в житлових резервних системах, на телекомунікаційних об’єктах, у клініках і невеликих комерційних установах, де безперервність енергопостачання є критично важливою.

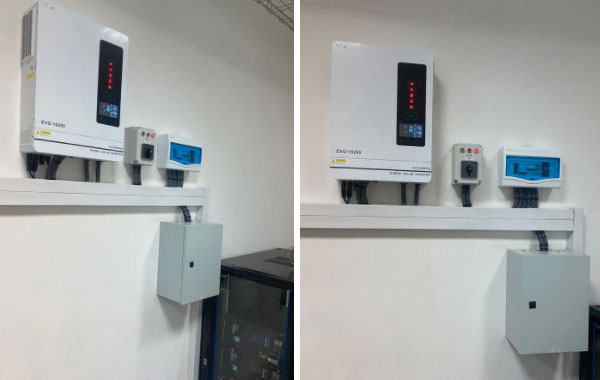

80 комплектів сонячних інверторів EVO потужністю 10,2 кВт у Демократичній Республіці Конго

Близький Схід: високий рівень опромінення та термічна стабільність

Близький Схід має інший профіль викликів: потужні сонячні ресурси в поєднанні з екстремально високими температурами навколишнього середовища.

У цьому регіоні вибір MPPT-інвертора часто зосереджується на:

• Консервативному тепловому проєктуванні та ефективному відведенні тепла

• MPPT-алгоритмах, які залишаються стабільними за високих температур панелей

• Сумісності з фотоелектричними ланцюгами вищої напруги для зменшення втрат у кабелях

Добре спроєктовані гібридні MPPT-інвертори допомагають підтримувати стабільну продуктивність і захищати компоненти системи в пустельних та високотемпературних середовищах.

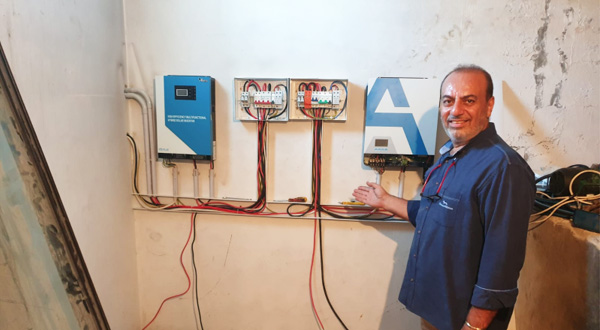

Приклад: Встановлення MPPT-інвертора в Лівані

Південно-Східна Азія: гібридна гнучкість та оптимізація витрат на електроенергію

У Південно-Східній Азії зростання витрат на електроенергію та неоднорідна надійність електромережі стимулюють попит на гнучкі гібридні системи з MPPT-інверторами.

Ключові міркування включають:

• Подвійні MPPT-входи для складних дахів і часткового затінення

• Безшовне перемикання між сонячними, акумуляторними та мережевими джерелами

• Оптимізоване власне споживання для зменшення пікових витрат на електроенергію

MPPT-гібридні інвертори широко використовуються в житлових і малих комерційних системах, орієнтованих на баланс між енергетичною незалежністю та економічною ефективністю.

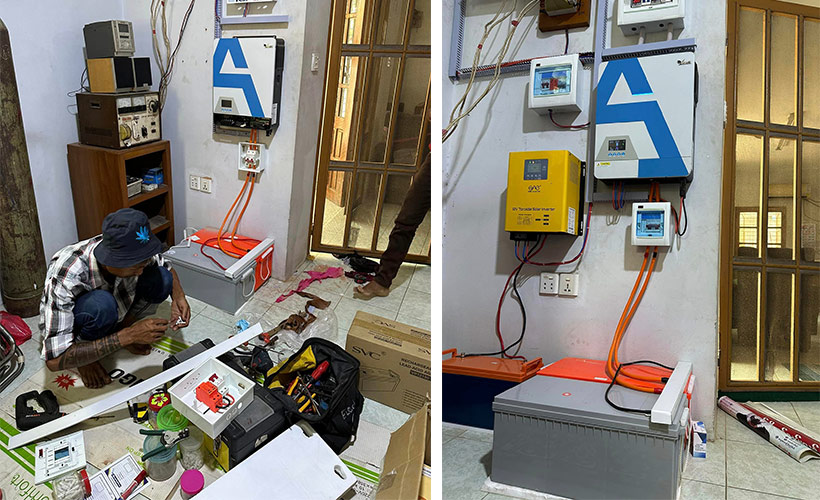

Приклад: MPPT-інвертор у М'янмі

Погляд виробника: чому важлива конструкція MPPT

З погляду виробника, ефективна конструкція MPPT залежить від:

• Широкий і стабільний діапазон напруги MPPT

• Інтелектуальна взаємодія з акумуляторними системами

• Надійна робота в суворих умовах навколишнього середовища

Anern зосереджується на сумісності систем, довгостроковій стабільності та реальних умовах електромережі, а не на лабораторних показниках ефективності.

Часті запитання (FAQ) про сонячний інвертор MPPT

Чи варто купувати сонячний інвертор MPPT?

У більшості випадків — так.

Причини:

• Вища добова виробітка енергії

• Швидша окупність інвестицій

• Краща довгострокова стабільність системи

Для середніх і великих систем MPPT — це не покращення, а необхідність.

Чи може MPPT пошкодити мій акумулятор?

Правильно спроєктований MPPT-інвертор не пошкоджує акумулятори.

Проблеми з акумулятором зазвичай виникають через:

• Неправильну конфігурацію напруги

• Несумісний хімічний склад акумулятора

• Погане управління тепловим режимом

Якісні гібридні інвертори MPPT включають логіку захисту акумулятора та протоколи зв'язку.

Який термін служби сонячного інвертора MPPT?

Типовий термін служби:

• 10–15 років за нормальних умов

Ключові фактори довговічності:

• Тепловий дизайн

• Якість компонентів

• Стабільність алгоритму

Виробники сонячних інверторів, орієнтовані на довгострокову надійність, надають перевагу стабільному відстеженню, а не агресивному відстеженню.

Які поширені проблеми з MPPT-інверторами?

• Напруга фотоелектричної системи поза діапазоном MPPT

• Неправильна конфігурація стрінгів

• Перегрів через погане вентилювання

Більшість проблем пов'язані з проєктуванням системи або монтажем, а не з самою технологією MPPT.

Які основні недоліки MPPT-інверторів?

Вища початкова вартість і складніша електроніка. Однак ці недоліки зазвичай переважаються енергетичною вигодою та гнучкістю системи.

Що означає MPPT в інверторі?

MPPT означає відстеження точки максимальної потужності, що дає змогу інвертору отримувати максимально можливу потужність від сонячних панелей за різних умов.

Чи кращий інвертор із подвійним MPPT за інвертор з одним MPPT?

Інвертори з подвійним MPPT працюють краще в системах з кількома орієнтаціями панелей або частковим затіненням.

Висновок

Сонячні інвертори з MPPT формують технічну основу сучасних сонячних енергосистем. У мережевих, автономних і гібридних застосуваннях добре спроєктований інвертор з MPPT забезпечує вищий вихід енергії, покращену стабільність системи та кращі довгострокові економічні показники. Для проєктів, що працюють у різноманітних умовах довкілля та мережі, вибір досвідченого виробника інверторів з MPPT є перспективним рішенням.
